Förstå membranfilter Porstorlek: En omfattande guide

Typer av membranfiltrering baserad på pellerstorlek

Det breda spektrumet av filtreringsutmaningar, från att ta bort stora suspenderade fasta ämnen till att separera enskilda joner, kräver ett antal membrantekniker. Dessa tekniker kännetecknas främst av deras karakteristiska porstorlekar, vilket leder till en klassificering i fyra huvudtyper av membranfiltrering: mikrofiltrering, ultrafiltrering, nanofiltrering och omvänd osmos. Varje typ erbjuder en specifik separationsnivå och passar för distinkta applikationer.

Mikrofiltrering (MF)

Mikrofiltrering (MF) representerar den grovaste änden av membranfiltrering. MF -membran är utformade för att ta bort suspenderade fasta ämnen, bakterier och stora kolloider från vätskor eller gaser.

• Porstorlekar: Varierar vanligtvis från 0,1 till 10 mikron (um) . Vanliga och allmänt använda porstorlekar: 0,22 um, 0,45 um, 0,8 um och 1,0 um

Stochardisering: Många regleringsriktlinjer och industristocharder (t.ex. för testning av vattenkvalitet, läkemedelsstillverkning) Ange användningen av vissa porstorlekar, särskilt 0,22 um och 0,45 um.

• Typiska applikationer:
  • Vattenbehochling: Avlägsnande av upphängda fasta ämnen, turbiditet och protozoer (som Giardia and Kryptosporidium ) från dricksvatten. Används som en förbehandling för andra membranprocesser (UF, NF, RO).
  • Mat och dryck: Förtydligande av fruktjuicer, vin och öl; Avlägsnande av jäst och bakterier vid mejeribearbetning.
  • Läkemedel: Sterilisering av kalla vätskor, förtydligande av biologiska lösningar.
  • Bioteknik: Cellskörd, separering av biomassa.

• 0,22 um:

  • "Steriliserande betyg": Detta är guldstandarden för steril filtrering . De flesta bakterier är större än 0,22 um, så ett filter med denna porstorlek anses vanligtvis vara effektivt för att ta bort bakterier och säkerställa sterilitet i vätskor. Detta är avgörande inom läkemedel, bioteknik (t.ex. beredning av cellkulturmedier) och för att producera sterilt vatten.
  • Det är viktigt att notera att medan det tar bort de flesta bakterier, några mycket små bakterier (som Mycoplasma ) och virus kan passera igenom.

• 0,45 um:

  • Allmän mikrobiologisk filtrering: Denna porstorlek antas allmänt för mikrobiologisk analys , inklusive vattentestning och livsmedels/dryckskvalitetskontroll. Det är utmärkt för att fånga de vanligaste bakterierna för uppräkning (räknar kolonier) eftersom det möjliggör god näringsdiffusion genom porerna, vilket stödjer robust bakterietillväxt på filterytan efter filtrering.
  • Klargörande: Det används också ofta för allmän klargörande av lösningar för att avlägsna partiklar, större mikroorganismer och turbiditet utan att nödvändigtvis uppnå full sterilitet.

• 0,8 um:

  • Partikelavlägsnande och förfiltrering: Används ofta för grovpartikelborttagning och som en förfiltrerande För att skydda finare membran (som 0,45 um eller 0,22 um filter) från för tidig tilltäppning av större skräp.
  • Specifika mikrobiologiska tillämpningar: Ibland används för specifika mikrobiologiska analyser eller partikelövervakning där större partiklar eller specifika typer av celler måste behållas, samtidigt som mindre komponenter kan passera. Vanligt vid luftövervakning (t.ex. asbestanalys) och vissa vätskanalyser.

• 1,0 um:

  • Grov filtrering/förfiltrering: Vanligtvis används för grovfiltrering För att ta bort större suspenderade fasta ämnen, sediment och bruttopartiklar från vätskor. Detta är vanligt förfiltrering Steg i många industriella och laboratorieprocesser för att förlänga livslängden för efterföljande finare filter.
  • Cellskörd/förtydligande: Kan användas i vissa biologiska tillämpningar för att skörda större celler eller klargöra mycket grumliga lösningar.

Ultrafiltration (UF)

Ultrafiltration (UF) fungerar i en finare skala än mikrofiltrering, som kan ta bort mindre partiklar och makromolekyler. UF -membran behåller vanligtvis virus, proteiner och större organiska molekyler, samtidigt som vatten och mindre upplösta salter passerar.

• Porstorlekar: Sträcka sig från 0,01 till 0,1 mikron (um) , eller ofta uttryckt som Molecular Weight Cut-Off (MWCO) från 1 000 till 500 000 daltoner. MWCO hänvisar till den ungefärliga molekylvikten för det minsta kulaproteinet som är 90% kvarhållet av membranet.
• Typiska applikationer:
  • Vattenbehandling: Avlägsnande av virus, endotoxiner, kolloider och makromolekyler för rening av dricksvatten; Avloppsbehandling för återanvändning.
  • Mat och dryck: Koncentration av mjölkproteiner, förtydligande av juicer, återhämtning av enzymer.
  • Läkemedel och bioteknik: Koncentration och rening av proteiner, enzymer och vacciner; Avlägsnande av pyrogener.
  • Industriell: Olje/vattenemulsionsseparation, färgåtervinning i elektrokoatprocesser.

Nanofiltrering (NF)

Nanofiltrering (NF) -membran kallas ofta "löst avvisande av RO -membran" eftersom de faller mellan UF och RO när det gäller separationskapacitet. NF -membran är effektiva för att ta bort multivalenta joner (som hårdhetsjoner), några mindre organiska molekyler och de flesta virus, samtidigt som monovalent joner tillåter (som natriumklorid) och vatten för att passera mer fritt än RO -membran.

• Porstorlekar: Sträcka sig från 0,001 till 0,01 mikron (um) , eller MWCO vanligtvis från 150 till 1 000 dalton.
• Typiska applikationer:
  • Vattenmjukgöring: Avlägsnande av hårdhet (kalcium, magnesium) från vatten utan att kräva kemisk regenerering.
  • Dricksvatten: Avlägsnande av färg, bekämpningsmedel och upplöst organiskt kol (DOC).
  • Mat och dryck: Demineralisering av vassle, raffinering av socker, produktkoncentration.
  • Läkemedel: Antibiotikakoncentration, avsaltning.
  • Industriell: Färgborttagning från avloppsvatten, separering av specifika komponenter i kemiska processer.

Omvänd osmos (RO)

Omvänd osmos (RO) representerar den finaste nivån av membranseparation, som kan avvisa praktiskt taget alla upplösta salter, oorganiska molekyler och större organiska molekyler. Det fungerar genom att applicera tryck större än det osmotiska trycket, vilket tvingar vatten genom ett extremt tätt membran samtidigt som de lämnade upplösta föroreningar bakom sig.

• Porstorlekar: Effektiv <0,001 mikron (um) eller icke-porös I traditionell mening fungerar du mer på en lösningsdiffusionsmekanism. De avvisar främst baserat på laddning och storlek och tar bort joner effektivt.
• Typiska applikationer:
  • Avsaltning: Omvandling av havsvatten eller brackvatten i dricksvatten.
  • Ultrapure vattenproduktion: Tillverkning av vatten med hög renhet för elektronik, läkemedel och kraftproduktion.
  • Avloppsrening: Rening på hög nivå för återanvändning och urladdning av vatten.
  • Mat och dryck: Koncentration av fruktjuicer, produktion av avjoniserat vatten.
  • Industriell: Bearbeta vattenrening, produktåtervinning.

Mer relaterat:

Introduktion till membranfilter och porstorlek

Membranfilter är sofistikerade separationsverktyg som har revolutionerat olika branscher, från vattenrening till läkemedel. I deras kärna fungerar dessa filter genom att fungera som selektiva hinder, vilket gör att vissa ämnen kan passera medan de behåller andra. Effektiviteten av ett membranfilter när det gäller att utföra denna kritiska uppgift beror nästan helt på en avgörande egenskap: dess porstorlek .

Porstorleken på ett membranfilter dikterar vilka partiklar, molekyler eller till och med joner som kan separeras från en vätskeström. Föreställ dig en mikroskopisk sikt; Storleken på hålen i den sikten bestämmer vad som passerar och vad som fastnar. På liknande sätt konstrueras de små porerna i ett membranfilter till specifika dimensioner för att uppnå önskade separationsresultat.

Att förstå membranporstorlek är av största vikt i filtreringsprocesser. En felaktig vald porstorlek kan leda till ineffektiv filtrering, för tidig membranbesvär eller till och med skada på själva membranet. Omvänt, att välja den optimala porstorleken säkerställer effektiv separering, förlänger membranens livslängd och leder i slutändan till effektivare och ekonomiska processer.

Låt oss nu fördjupa den intrikata världen av membranfilterporstorlek. Vi kommer att definiera:

* Vilken porstorlek betyder verkligen
* Utforska de olika kategorierna av membranfiltrering baserad på porstorlek
* Diskutera de faktorer som påverkar val av porstorlek
* Markera de olika applikationerna där dessa filter är nödvändiga.

* Dessutom kommer vi att undersöka metoder för att bestämma porstorlek, hantera vanliga utmaningar och titta på de spännande trenderna som formar framtiden för membrantekniken.

Vad är porstorlek?

I hjärtat av varje membranfiltreringsprocess ligger begreppet porstorlek . I samband med membranfilter hänvisar porstorlek till Medeldiameter för mikroskopiska öppningar eller kanaler som genomsyrar membranmaterialet . Dessa porer är inte bara hål, utan snarare intrikata vägar utformade för att möjliggöra passage av vätskor medan de fysiskt blockerar partiklar större än deras definierade dimensioner.

Mätenheterna för porstorlek uttrycks vanligtvis i endera mikron (um) or nanometrar (nm) . Att sätta dessa enheter i perspektiv:

• 1 mikron (um) är en miljoner meter ( $10^{-6}$ mätare). Som jämförelse är ett mänskligt hår ungefär 50-100 um i diameter.
• 1 nanometer (nm) är en miljard av en meter ( $10^{-9}$ mätare). En enda vattenmolekyl är ungefär 0,27 nm i diameter.

Valet av enhet beror ofta på filtreringsskalan. Mikron används ofta för större porstorlekar som finns i mikrofiltrering, medan nanometrar är vanligare när de diskuterar de extremt fina porerna av ultrafiltrering, nanofiltrering och omvänd osmosmembran.

Den djupa effekten av porstorlek på filtreringseffektiviteten kan inte överskattas. Det dikterar direkt avstängning för separering. Föreställ dig ett membran med en porstorlek på 0,2 um. Detta membran är utformat för att behålla alla partiklar eller mikroorganismer större än 0,2 um, samtidigt som mindre molekyler och vatten tillåter att passera.

• Mindre porstorlekar I allmänhet leder till högre filtreringseffektivitet, eftersom de kan ta bort finare partiklar, upplösta fasta ämnen och till och med vissa virus. Detta kommer emellertid ofta till kostnaden för reducerat flöde (flödeshastighet) och ökat tryckfall över membranet, eftersom motståndet mot flödet är högre.
• Större porstorlekar Tillåt högre flödes- och lägre tryckkrav, vilket gör dem lämpliga för att ta bort grovare partiklar eller för förfiltreringssteg. Avvägningen är emellertid en lägre grad av separation och oförmågan att ta bort mycket fina föroreningar.

Därför är det noggranna valet av ett membrans porstorlek en kritisk designparameter, som direkt korrelerar med den önskade renhetsnivån och den operativa effektiviteten för filtreringssystemet. Det är en känslig balans mellan att uppnå nödvändig separering och upprätthålla en praktisk flödeshastighet för den givna applikationen.

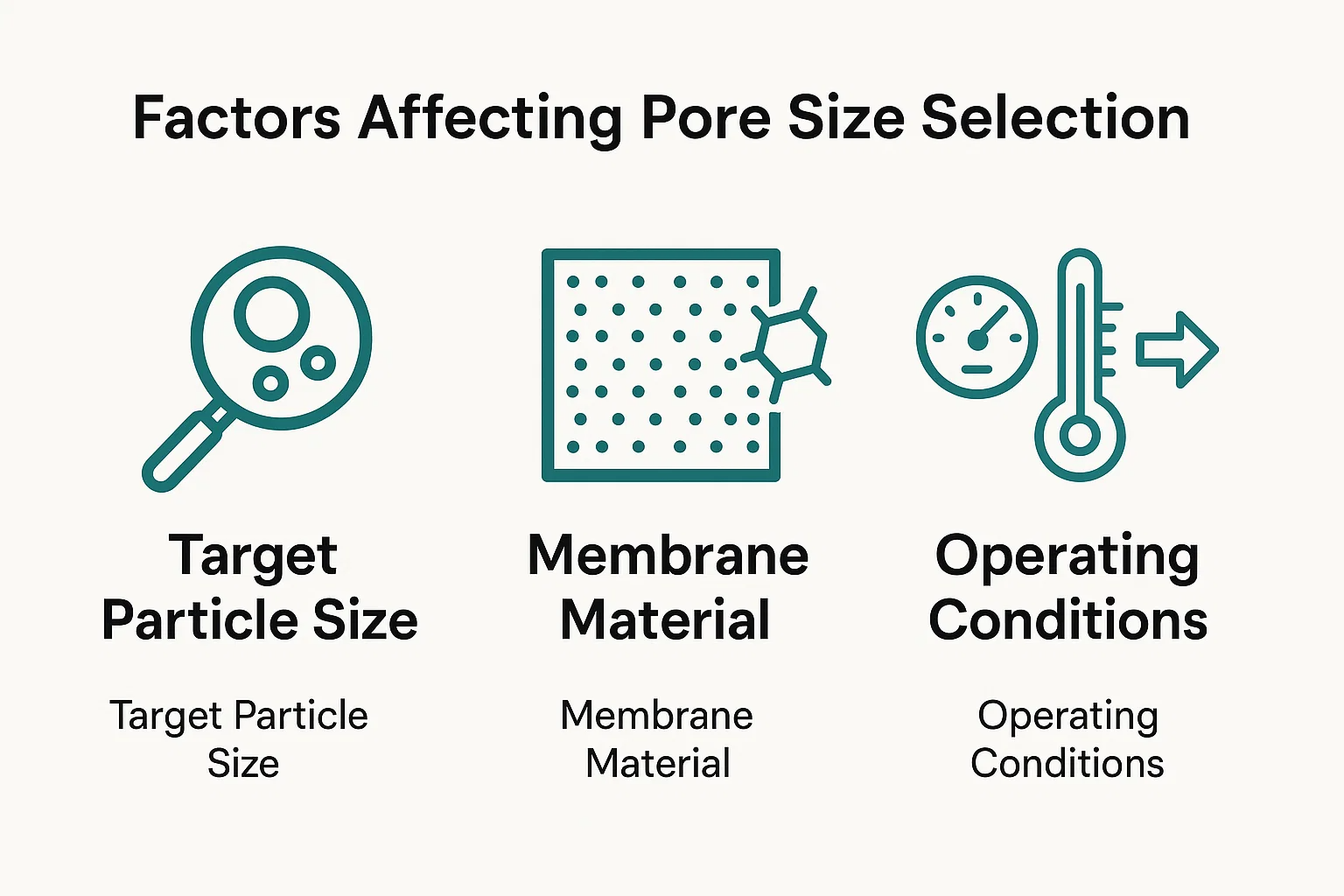

Faktorer som påverkar val av porstorlek

Att välja rätt membranfilterporstorlek är ett kritiskt beslut som direkt påverkar framgången, effektiviteten och kostnadseffektiviteten för alla filtreringsprocesser. Detta val är inte godtyckligt; Det är en noggrann balansåtgärd påverkad av flera viktiga faktorer som dikterar den nödvändiga separationen, membrankompatibiliteten och drift genomförbarheten.

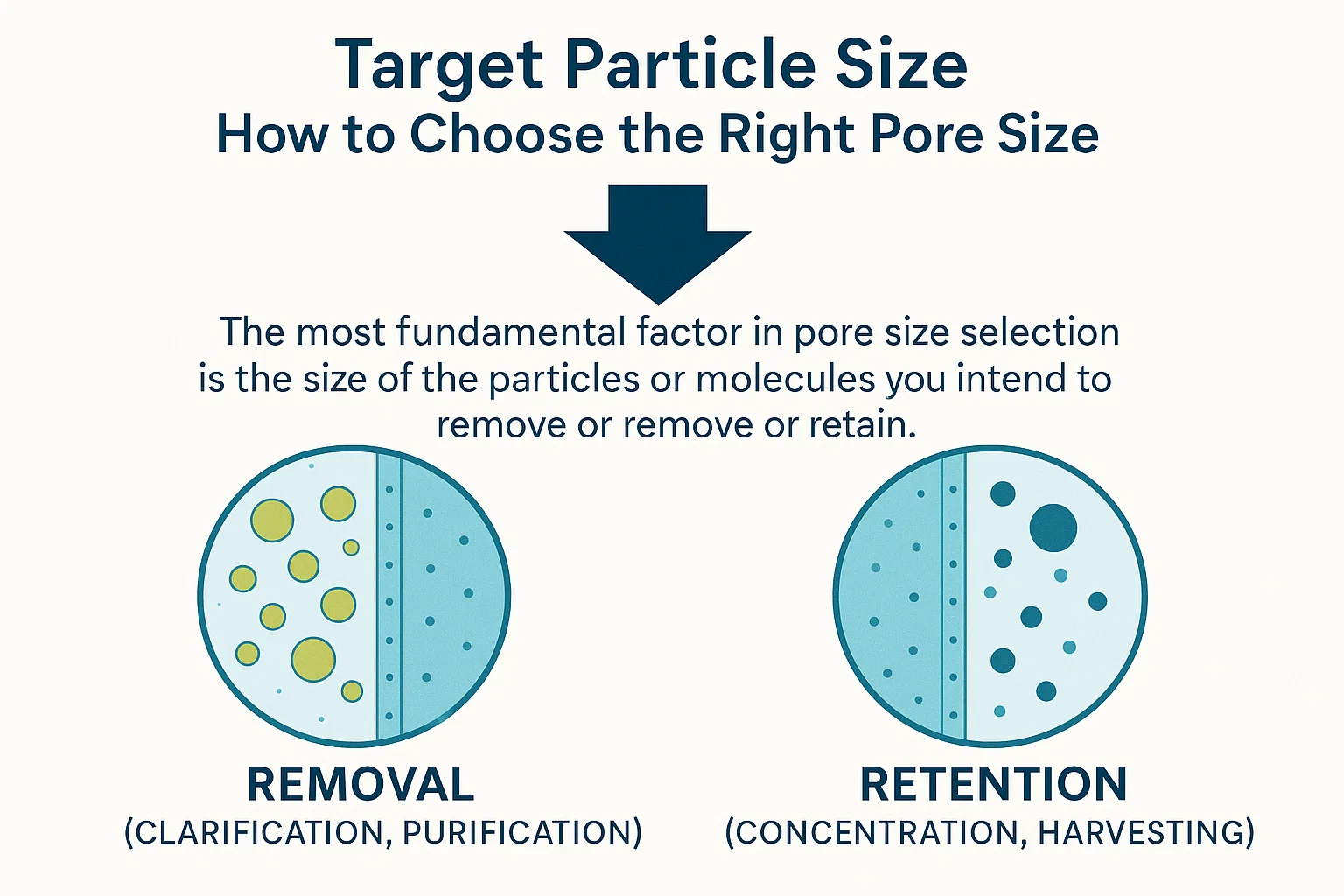

Målpartikelstorlek: Hur man väljer rätt porstorlek

Den mest grundläggande faktorn i val av porstorlek är storleken på partiklarna eller molekylerna som du tänker ta bort eller behålla .

• För borttagning (förtydligande, rening): Membranporstorleken måste vara betydligt mindre än målföroreningar. Om du till exempel behöver ta bort bakterier med en genomsnittlig storlek på 0,5 um skulle du troligtvis välja ett mikrofiltreringsmembran med en porstorlek av 0,2 um eller mindre för att säkerställa effektiv retention. En vanlig tumregel är att välja en porstorlek 1/3 till 1/10 storleken på den minsta partikeln du vill ta bort, redovisning för partikelform och potentiell membranbesvär.
• För retention (koncentration, skörd): Omvänt, om ditt mål är att koncentrera ett önskat ämne (t.ex. proteiner eller celler), bör membranporstorleken vara tillräckligt liten för att behålla målämnet samtidigt som lösningsmedlet tillåter lösningsmedlet och mindre föroreningar. Det är här begreppet molekylviktavstängning (MWCO) blir särskilt relevant för UF- och NF-membran.

Att förstå storleksfördelningen för komponenterna i din vätskeström är av största vikt. Detta kräver ofta tidigare analys av matningsströmmen med hjälp av tekniker som dynamisk ljusspridning eller mikroskopi.

Membranmaterial: Påverkan på porstorlek och kompatibilitet

Materialet från vilket ett membran är konstruerat spelar en viktig roll i sin inneboende porstruktur, kemisk resistens och total prestanda. Olika material lämpar sig för olika porstorleksintervall och applikationer:

• Polymermembran: Dessa är den vanligaste typen och inkluderar material som polysulfone (PS), polyetersulfon (PES), polyvinylidenfluorid (PVDF), cellulosacetat (Ca), polyamid (PA) och polypropen (PP).

  • Påverkan på porstorlek: Tillverkningsprocessen (t.ex. fasinversion, sträckning) och själva polymeren dikterar det uppnåeliga porstorleksintervallet och distributionen. Till exempel används cellulosamembran ofta för allmän filtrering där hydrofila egenskaper önskas, medan PVDF är känd för sin kemiska resistens och breda porstorlekstillgänglighet. Polyamid är det dominerande materialet för RO- och NF -membran på grund av dess utmärkta saltavstötningsegenskaper.
  • Kompatibilitet: Den kemiska kompatibiliteten hos membranmaterialet med fodervätskan (pH, lösningsmedel, oxidatorer) och rengöring av kemikalier är avgörande. Att använda ett inkompatibelt material kan leda till nedbrytning av membran, förändringar i porstorlek och systemfel. Materialets temperaturbegränsningar påverkar också lämpligheten.

• Keramiska membran: Tillverkade av material som aluminiumoxid, zirkoniume eller titan, dessa membran är vanligtvis mer robusta.

  • Påverkan på porstorlek: Keramiska membran erbjuder i allmänhet mycket enhetliga porstorlekar, vilket gör dem lämpliga för exakta separationer. De finns ofta i MF- och UF -applikationer.
  • Kompatibilitet: De uppvisar exceptionell kemisk och termisk stabilitet, vilket gör att de kan motstå hårda kemiska miljöer, höga temperaturer och aggressiva rengöringsregimer som polymermembran inte kan.

Driftsförhållanden: Tryck, temperatur och flödeshastighet

Förhållandena under vilka filtreringsprocessen fungerar påverkar också kraftigt val av porstorlek och membranprestanda.

• Tryck: Som diskuterats krävs ett högre körtryck för att övervinna den ökade hydrauliska resistensen hos mindre porer. Det valda membranet måste kunna motstå det nödvändiga driftstrycket utan att komprimera eller upprätthålla skador. Otillräckligt tryck kommer att leda till lågt flöde, medan överdrivet tryck kan skada membranstrukturen.
• Temperatur: Temperaturen påverkar viskositeten hos vätskan och följaktligen flödet genom membranet. Högre temperaturer leder i allmänhet till lägre viskositet och därmed högre flöde. Membranmaterial har emellertid temperaturgränser, utöver vilka deras strukturella integritet eller porstorleksstabilitet kan äventyras.
• Flödeshastighet (flöde): Den önskade permeatflödeshastigheten (flöde) är en kritisk designparameter. Medan mindre porer erbjuder bättre separering, ger de i sig lägre flöde vid ett visst tryck. Systemdesign måste balansera behovet av separering med den nödvändiga genomströmningen. Högre flödeshastigheter kan kräva större membranytor eller högre driftstryck, vilket påverkar kapital och driftskostnader.

Sammanfattningsvis är att välja rätt membranfilterporstorlek ett mångfacetterat beslut som kräver en grundlig förståelse för foderegenskaperna, det önskade separationsresultatet, egenskaperna för tillgängliga membranmaterial och de praktiska begränsningarna i den driftsmiljön. Ett misstag i detta urval kan leda till kostsamma ineffektivitet eller till och med processfel.

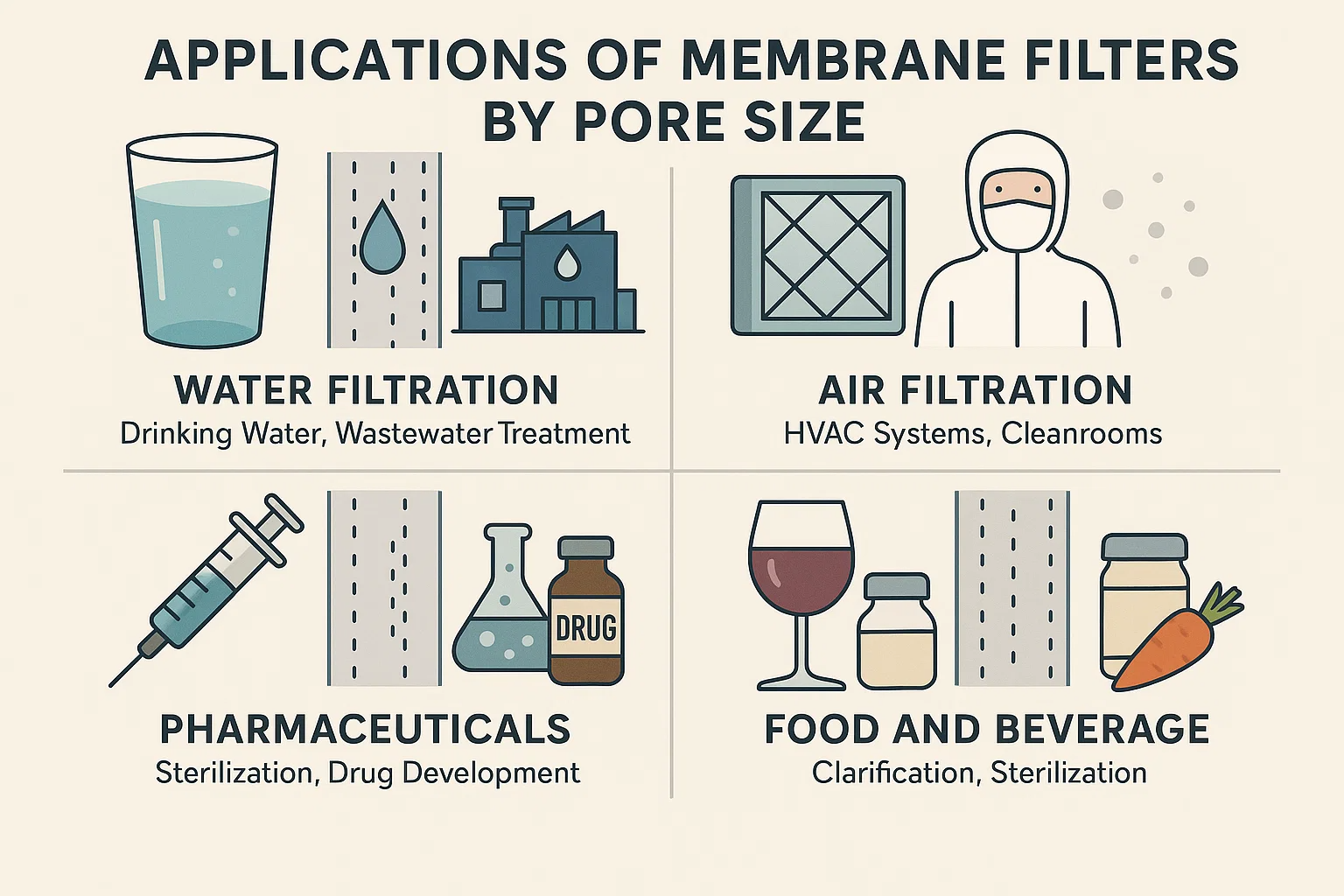

Tillämpningar av membranfilter efter porstorlek

Membranfilternas förmåga att exakt kontrollera vad som passerar och vad som behålls, till stor del på grund av deras konstruerade porstorlekar, gör dem nödvändiga över ett stort antal branscher. Från att säkerställa säkert dricksvatten till tillverkning av livräddande läkemedel är dessa filter centrala för rening, separation och koncentrationsprocesser.

Vattenfiltrering: dricksvatten, avloppsrening

Membranfilter är hörnstenar i modern vattenbehandling, som hanterar renhetsutmaningar som sträcker sig från makroskopiska föroreningar till mikroskopiska patogener och upplösta salter.

• Microfiltration (MF) och Ultrafiltration (UF): Dessa membran, med porstorlekar i 0,1 till 10 um (MF) and 0,01 till 0,1 um (UF) räckvidd, används allmänt för avlägsnande av upphängda fasta ämnen, turbiditet, bakterier, protozoer (som Kryptosporidium and Giardia ) och virus från dricksvattenkällor. De är utmärkta förhandsbehandlingssteg för mer avancerade membransystem och skyddar finare membran från fouling. Vid avloppsbehandling kan MF/UF producera avlopp med hög kvalitet som är lämplig för utsläpp eller till och med återanvändning, genom att effektivt ta bort suspenderade fasta ämnen, bakterier och en del organiska material.
• Nanofiltration (NF): Med porstorlekar vanligtvis 0,001 till 0,01 um NF -membran används för mjukning av vatten genom att avlägsna multivalenta hårdhetsjoner (kalcium, magnesium) och för att minska nivåerna av upplöst organiskt kol (DOC), färg och syntetiska organiska föreningar (t.ex. bekämpningsmedel) från att dricka vatten. Detta ger en högre kvalitet permeat än UF.
• Omvänd osmos (RO): Har effektivt <0,001 um "Pore" -storlekar (fungerar via lösningsdiffusion), RO-membran är den ultimata barriären för vattenrening. De är kritiska för avsaltning havsvatten och brackvatten, producerar dricksvatten. RO är också viktigt för tillverkningen ultrapyrvatten krävs inom branscher som elektronik, läkemedel och kraftproduktion, genom att ta bort nästan alla upplösta salter och föroreningar.

Luftfiltrering: VVS -system, renrum

Medan termen "porstorlek" vanligtvis är associerad med vätskefiltrering, gäller principen lika för luft (gas) filtrering, där membran filtrerar ut luftburna partiklar.

• Microfiltration (MF) (och HEPA/ULPA Media): Specialiserade membranliknande media, ofta klassificerade genom partikelborttagningseffektivitet snarare än diskret porstorlek, används. Till exempel, HEPA (högeffektiv partikelluft) Filter fångar vanligtvis 99,97% av partiklarna $0.3\mu m$ i storlek och ULPA (Ultra-Low Particulate Air) Filter är ännu finare. Dessa är avgörande för:
  • HVAC -system: Förbättra luftkvaliteten inomhus genom att ta bort damm, pollen, mögelsporer och vissa allergener.
  • Renrum: Skapa och upprätthålla mycket kontrollerade miljöer (t.ex. ISO klass 1 till 9) väsentliga för halvledartillverkning, läkemedelsproduktion och delikat forskning, där till och med sub-mikronpartiklar kan orsaka förorening eller defekter.

Läkemedel: sterilisering, läkemedelsutveckling

De stränga renhetskraven i läkemedelsindustrin gör membranfilter nödvändiga.

• Mikrofiltrering (MF): Steril filtrering av vätskor (t.ex. odlingsmedier, buffertar, oftalmiska lösningar) innan förpackning är en vanlig applikation för 0,1 eller 0,2 um MF-membran, säkerställer avlägsnande av bakterier och svampar samtidigt som de undviker värmekänsliga aktiva ingredienser.
• Ultrafiltration (UF): UF -membran (vanligtvis 0,01 till 0,1 um eller specifika MWCO: er) är avgörande för:
  • Proteinkoncentration och rening: Koncentrerande terapeutiska proteiner, enzymer och vacciner.
  • Diafiltrering: Ta bort salter eller utbyte av buffertar under proteinrening.
  • Pyrogenborttagning: Eliminera endotoxiner (pyrogener) från vatten för injektion (WFI).
• Nanofiltrering (NF) och omvänd osmos (RO): Används för förbehandling av fodervatten för UF/RO-system och för att generera farmaceutiskt vatten (t.ex. renat vatten, vatten för injektion) som kräver extremt låga nivåer av föroreningar, inklusive upplösta salter och organiska föreningar.

Mat och dryck: förtydligande, sterilisering

Membranfilter förbättrar kvaliteten, hållbarheten och säkerheten för ett brett utbud av livsmedels- och dryckeprodukter.

• Mikrofiltrering (MF):
  • Klarning av dryck: Förtydligande av vin, öl (ta bort jäst, bakterier och dispartiklar) och fruktjuicer.
  • Mejeribehandling: Kall pastörisering av mjölk (reducerar bakteriell belastning utan värme), fraktionering av mjölkkomponenter.
• Ultrafiltration (UF):
  • Proteinkoncentration: Koncentrera mjölkproteiner (t.ex. för ostproduktion), vassleproteinkoncentration.
  • Juice Clarification: Ta bort suspenderade fasta ämnen och makromolekyler från juice medan du bevarar smak.
• Nanofiltration (NF):
  • Socker Refining: Avsaltning och rening av sockerlösningar.
  • Juicekoncentration: Partiell koncentration av juicer med samtidig demineralisering.
• Omvänd osmos (RO):
  • Koncentration: Koncentration av värmekänsliga vätskor som kaffe, fruktjuicer eller mejeriprodukter, vilket erbjuder energibesparingar jämfört med indunstning.
  • Vatten för bearbetning: Tillhandahålla vatten med hög renhet för produktformulering och rengöring.

Industriella tillämpningar: Kemisk bearbetning, olja och gas

Utöver förbrukningsvaror tillgodoser membranfilter kritiska separations- och reningsbehov i tung industri.

• Microfiltration (MF) och Ultrafiltration (UF):
  • Avloppsrening: Allmän förtydligande och borttagning av upphängda fasta ämnen från industriella avloppsvatten.
  • Emulsion Breaking: Separera olja från vatten i metallbearbetningsvätskor eller producerat vatten i olje- och gasindustrin.
  • Katalysatoråterhämtning: Bibehålla värdefulla katalysatorer från reaktionsblandningar.
  • Förbehandling: Skydda annan nedströmsutrustning och finare membran.
• Nanofiltrering (NF) och omvänd osmos (RO):
  • Process Vattenrening: Tillhandahålla vatten med hög renhet för pannor, kyltorn och tillverkningsprocesser.
  • Produktåterhämtning: Återställer värdefulla kemikalier från avfallsströmmar.
  • Saltlösningskoncentration: Koncentrera saltlösningar i olika kemiska processer.
  • Kemisk separering: Separera specifika komponenter i kemisk syntes eller reningssteg.

Hur man bestämmer porstorleken på ett membranfilter

Medan porstorleken är ett grundläggande kännetecken för ett membranfilter, är det inte alltid en enkel, direkt mätning. Istället dras ofta ut genom standardiserad testning eller tillhandahålls av tillverkare baserat på deras kvalitetskontrollprocesser. Exakt bestämning av porstorlek är avgörande för att säkerställa att membranet fungerar som förväntat för dess avsedda applicering.

Specifikationer som tillhandahålls av tillverkare

Det vanligaste sättet att känna till ett membranfilters porstorlek är genom att granska Tekniska specifikationer och datablad som tillhandahålls av tillverkaren . Ansynta tillverkare investerar kraftigt i kvalitetskontroll och karaktärisering av sina produkter. Dessa specifikationer kommer vanligtvis att listas:

• Nominell porstorlek: Detta är en allmän klassificering, vilket indikerar den genomsnittliga porstorleken. Det betyder att membranet är utformat för att behålla en viss procentandel av partiklar vid eller över den angivna storleken. Till exempel kan ett nominellt filter på 0,2 um behålla 99,9% av partiklarna i den storleken. Det är ett genomsnitt och innebär inte att varje pore är exakt den storleken.
• Absolut porstorlek: Detta är en mer exakt specifikation, vilket indikerar att alla partiklar större än den angivna storleken behålls (ofta 100% retention under specifika testförhållanden). Detta är avgörande för applikationer som steril filtrering där fullständigt avlägsnande av mikroorganismer krävs.
• Molecular Weight Cut-Off (MWCO): För ultrafiltrerings- och nanofiltreringsmembran specificerar tillverkare ofta MWCO i Daltons, som beskriver molekylvikten vid vilken 90% av ett specifikt kulaprotein (eller dextran) bibehålls av membranet. Detta är ett funktionellt mått på porstorlek för molekylseparationer.
• Retention betyg för specifika organismer: Speciellt för tillämpningar av farmaceutiska eller vattenbehandling kan tillverkare specificera membranets förmåga att behålla specifika bakterier (t.ex. Brevundimonas Diminuta för 0,22 um sterila filter) eller virus. Detta erbjuder ett praktiskt, applikationsorienterat mått på prestanda.

Det är viktigt att notera att olika tillverkare kan använda något olika testmetoder eller definitioner för "nominell" kontra "absolut", så att jämföra specifikationer mellan varumärken kräver noggrant övervägande.

Testmetoder: Bubble Point Test, MicroScopic Analysis

Utöver tillverkarens anspråk finns det etablerade metoder för att karakterisera eller verifiera den effektiva porstorleken och integriteten för ett membranfilter.

1. Bubble Point Test

De bubbelpunktstest är en allmänt använt, icke-förstörande metod för att bestämma den största porstorleken i ett membranfilter och för att verifiera membranintegritet. Det är baserat på principen att vätska som hålls i en por genom ytspänning kan tvingas ut genom gastrycket.

• Princip: Membranet väts först med en vätska (t.ex. vatten eller alkohol) och fyller alla porerna. Gastrycket (vanligtvis luft eller kväve) appliceras sedan på ena sidan av det fuktade membranet, medan den andra sidan är öppen för atmosfären (eller nedsänkt i vätska). När gastrycket gradvis ökar kommer det så småningom att övervinna ytspänningen som håller vätskan i den största poren. Vid denna "bubbelpunkt" kommer en kontinuerlig ström av bubblor att observeras från den våta sidan av membranet.
• Beräkning: Trycket vid vilket detta inträffar är direkt relaterat till den största porstorleken med den unga laplace-ekvationen:
• P = ( 4ykosθ )/D:
  • P är bubbelpunkttrycket
  • γ är ytspänningen på vätningsvätskan
  • θ är vätskans kontaktvinkel med porväggen (antas ofta vara 0 ∘ för fullständig vätning, så cos θ = 1 )
  • D är diametern för den största poren.

Bubble Point -testet är utmärkt för kvalitetskontroll, detektering av tillverkningsfel eller verifierar om ett membran har skadats eller komprometterats (t.ex. av kemisk attack eller överdrivet tryck) som används. En lägre än väntat bubbelpunkt indikerar att större porer finns, vilket innebär en förlust av integritet.

2. Mikroskopisk analys (t.ex. elektronmikroskopi)

För en mer direkt visuell bedömning av porstrukturen kan avancerade mikroskopiska tekniker användas, särskilt:

• Skanning av elektronmikroskopi (SEM): SEM ger bilder med hög upplösning av membranytan och tvärsnitt, vilket möjliggör direkt visualisering av porerna. Även om det inte ger en funktionell porstorlek som bubbelpunktstestet, kan det avslöja pormorfologi, distribution och övergripande membranstruktur. Modern bildanalysprogramvara kan sedan användas för att mäta storleken på synliga porer och generera en porstorleksfördelning.
• Transmission Electron Microscopy (TEM): TEM erbjuder ännu högre förstoring och upplösning, användbar för att karakterisera de mycket fina porerna i UF-, NF- och RO -membran, särskilt deras inre struktur.

Även om det är ovärderligt för forskning och utveckling, är mikroskopisk analys vanligtvis en laboratoriemetod och inte ett rutinmässigt process eller fälttest för verifiering av porstorlek på grund av dess komplexitet och kostnad.

Betydelsen av exakt bestämning av porstorlek

Den exakta bestämningen av porstorlek är avgörande av flera skäl:

• Prestationsförsäkring: Säkerställer att membranet kommer att uppnå den önskade separationseffektiviteten (t.ex. sterilitet, tydlighet, avstötning av lösta ämnen).
• Processoptimering: Hjälper till att välja rätt membran för en specifik applikation, förhindra överfiltrering (för små porer, höga kostnader, lågt flöde) eller underfiltrering (för stora porer, otillräcklig renhet).
• Kvalitetskontroll: Tjänar som en viktig kvalitetskontrollmått för tillverkare och slutanvändare, vilket bekräftar satskonsistens och produktintegritet.
• Felsökning: Hjälper till att diagnostisera problem som fouling, skador eller tillverkningsfel som kan förändra den effektiva porstorleken.

I huvudsak är förståelse och verifiering av porstorleken på ett membranfilter inte bara en akademisk övning; Det är ett kritiskt steg i att utforma, driva och upprätthålla effektiva filtreringssystem.

Vanliga problem relaterade till porstorlek

Medan membranfilter är oerhört effektiva separationsverktyg, gör deras intrikata porstruktur också mottagliga för flera operativa problem. Många av dessa utmaningar, såsom fouling, tilltäppning och behovet av integritetstestning, är i sig kopplade till membranets porstorlek och dess interaktion med vätskan som filtreras.

Fouling: Hur porstorlek påverkar membranfouling

Fouling är utan tvekan den mest genomgripande och betydande utmaningen inom membranfiltrering. Den hänvisar till ackumulering av oönskade material på eller i membranporerna, vilket leder till en minskning av permeatflödet (flödeshastighet) och/eller en ökning av transmembrantrycket (TMP) som krävs för att bibehålla flödet. Denna ackumulering minskar i huvudsak den effektiva porstorleken och ökar resistensen mot flödet.

Hur porstorlek påverkar fouling:

• Mindre porstorlekar, högre fouling -tendens: Membran med mindre porer (UF, NF, RO) är i allmänhet mer mottagliga för fouling eftersom de avvisar ett bredare utbud av ämnen, inklusive mindre kolloider, makromolekyler och upplöst organiskt material som kan avsätta på membranytan eller adsorb i porerna. Den stramare strukturen erbjuder fler webbplatser för interaktion och mindre utrymme för foulants att passera igenom.
• Porpluggning: Partiklar eller molekyler större än membranets porer kommer att ackumuleras på ytan och bildar ett "kakeskikt." Detta skikt fungerar som ett sekundärt filter, vilket ger motstånd och minskar flödet.
• Porblockering/adsorption: Mindre foulants, särskilt upplöst organiska molekyler, kan adsorbera till de inre ytorna på porerna eller blockera poringången, vilket effektivt reducerar pordiametern. Detta är ofta svårare att rengöra än ytbesvär.
• Biofouling: Mikroorganismer (bakterier, svampar, alger) kan fästa vid membranytan och sprida sig och bilda en klibbig biofilm. Denna biofilm kan snabbt täcka porerna, avsevärt hindra flödet och till och med leda till irreversibel skada om den inte hanteras effektivt. Porstorlek förhindrar inte biologisk fästning men ett tätare membran kan begränsa penetrationen.

Fouling minskar filtreringseffektiviteten, ökar energiförbrukningen (på grund av högre tryckkrav), förkortar membranens livslängd och kräver ofta rengöring eller ersättning, som alla bidrar till driftskostnaderna.

Täppning: Frågor och förebyggande strategier

Täppning är en allvarlig form av fouling där membranporerna blir helt blockerade, ofta av större partiklar eller aggregat, vilket leder till en drastisk eller fullständig förlust av flöde. Medan fouling kan vara en gradvis nedgång, kan tilltäppning vara mer plötsligt.

Frågor relaterade till tilltäppning:

• Irreversibel skada: Allvarlig igensättning kan göra membran omöjliga att rengöra, vilket leder till för tidig ersättning.
• Ojämn flödesfördelning: Delvis igensatta membran kan leda till ojämnt flöde över membranytan, vilket potentiellt skapar lokala områden med högre tryck och stress.
• Systemavstängningar: Ofta tilltäppning kräver systemstopp för rengöring eller membranbyte, vilket påverkar produktiviteten.

Förebyggande strategier för tilltäppning:

• Effektiv förbehandling: Detta är den viktigaste strategin. Att använda grovare filter (t.ex. patronfilter, granulära mediefilter) eller till och med MF-membran som en före filter före UF-, NF- eller RO-system kan ta bort större suspenderade fasta ämnen och minska belastningen på de finare membranen.
• Lämpligt val av porstorlek: Att välja en porstorlek som är lämplig för fodervattenkvaliteten och nivån på förbehandling. Överfiltrering (med en för liten porstorlek för ett givet foder) kommer att förvärra tilltäppning.
• Optimerad flödesdynamik: Att arbeta med lämpliga tvärflödeshastigheter i tangentialflödesfiltrering (TFF) hjälper till att svepa foulants bort från membranytan, vilket minimerar bildning av kakeskikt.
• Regelbundna rengöringsregimer: Implementering av ett schema för kemisk rengöring (ren-på-plats eller CIP) och/eller fysisk rengöring (t.ex. backflushing för MF/UF) för att ta bort ackumulerade foulants innan de blir irreversibelt tilltäppta.

Integritetstest: Säkerställa konsekvent porstorlek och prestanda

Med tanke på den kritiska rollen för porstorlek i membranprestanda, särskilt i applikationer som kräver absolut partikel eller mikrobiell retention (t.ex. steril filtrering), integritetstestning är viktigast. Integritetstestning verifierar att membranets porstruktur förblir intakt och fri från defekter, sprickor eller förbikopplingskanaler som effektivt skulle skapa större än avsedda porer.

• Varför det är avgörande: Till och med en enda tillverkningsdefekt eller driftsskada (t.ex. från överdrivet tryck, kemisk attack eller hantering) kan leda till ett "pinhole" eller tår. En sådan defekt kringgår uteslutning av porstorleken, vilket gör att föroreningar kan passera igenom, vilket komprometterar hela filtreringsprocessen.
• Vanliga metoder:
  • Bubble Point Test: Som diskuterats är detta en primär metod. En minskning av bubbelpunkttrycket indikerar en stor defekt.
  • Diffusionstest: Mäter gasflödet genom de fuktade porerna vid ett tryck under bubbelpunkten. Ett överdrivet flöde indikerar en defekt.
  • Tryckhålltest: Mäter trycket förfall över tid i ett förseglat, gastrycks med fuktatilter. En snabb tryckfall antyder en läcka.
  • Framåtflödesprov: Liknar diffusionstestet, men mäter det totala gasflödet, som inkluderar både diffusion och bulkflöde genom stora defekter.

Integritetstestning utförs rutinmässigt före och efter kritiska filtreringsprocesser (särskilt i läkemedel och sterila applikationer) och efter rengöring av cykler. Det ger försäkran om att membranets effektiva porstorleksföreställning upprätthålls under hela dess operativa liv.

Sammanfattningsvis kräver hantering av problem relaterade till membranporstorlek, såsom fouling och igensättning, proaktiva strategier som involverar noggrann förbehandling, optimerad drift och robust rengöring. Dessutom ger regelbunden integritetstestning förtroende för att membranets avgörande storleksuteslutningsfunktioner förblir kompromiserade.

Välja rätt membranfilter

Resan från att förstå vad porstorlek betyder till att ta tag i sina olika applikationer kulminerar i den kritiska uppgiften att välja rätt Membranfilter för ett specifikt behov. Detta beslut är sällan enkelt och innebär en systematisk bedömning av flera viktiga faktorer för att säkerställa optimal prestanda, effektivitet och ekonomisk livskraft.

Bedöma dina specifika filtreringsbehov

Det första och viktigaste steget är att tydligt definiera målen för din filtreringsprocess. Fråga dig själv:

• Vad är det önskade resultatet? Försöker du:
  • Förklara en vätska (ta bort turbiditet)?
  • Sterilisera en lösning (ta bort bakterier/virus)?
  • Koncentrera en värdefull produkt (t.ex. proteiner)?
  • Ta bort upplösta salter eller specifika joner?
  • Rena vatten till en ultrapure -nivå?
• Vad är den nödvändiga renhetsnivån? Vad är den maximala tillåtna koncentrationen eller storleken på återstående föroreningar? Detta kommer direkt att vägleda den nödvändiga porstorleken. Till exempel kan ett 0,45 um filter vara tillräckligt för allmän förtydligande, men ett 0,22 um eller en stramare filter behövs för steril filtrering.
• Vad är foderströmens natur? Är det en vätska eller en gas? Vad är dess typiska partikelbelastning eller upplöst fasta ämnen? Är den mycket viskös eller relativt tunn?
• Vad är den nödvändiga genomströmningen (flödeshastighet)? Hur mycket vätska eller gas behöver bearbetas per tidsenhet? Detta påverkar inte bara membrantypen utan också den totala membranytan som behövs.
• Vilka är regleringskraven? För applikationer inom läkemedel, mat och dryck eller dricksvatten kan det finnas specifika regleringsstandarder (t.ex. FDA, USP, som) som dikterar filterprestanda.

En tydlig förståelse av dessa behov kommer att minska de potentiella membrantyperna (MF, UF, NF, RO) och deras motsvarande porstorlek.

Med tanke på egenskaperna hos vätskan som filtreras

Utöver föroreningarna spelar egenskaperna hos själva vätskan en viktig roll i membranval, särskilt när det gäller membranmaterialkompatibilitet.

• Kemisk sammansättning:
  • ph: Vätskans pH måste vara kompatibel med membranmaterialet. Vissa material försämras snabbt under mycket sura eller alkaliska förhållanden.
  • Närvaro av lösningsmedel: Organiska lösningsmedel kan svälla, lösa upp eller skada vissa polymermembran allvarligt. Keramiska membran eller specifika lösningsmedelsresistenta polymerer (t.ex. PVDF) kan vara nödvändiga.
  • Oxidationsmedel: Starka oxidationsmedel (som klor) kan skada många membranmaterial, särskilt polyamid RO/NF -membran. Klorresistenta membran eller förbehandling för avlägsnande av klor kan krävas.
• Temperatur: Drifttemperaturområdet måste ligga inom membranmaterialets toleransgränser. Höga temperaturer kan orsaka nedbrytning av membran eller förändringar i porstrukturen. Omvänt kan mycket låga temperaturer öka viskositeten i vätskan, vilket minskar flödet.
• Viskositet: Mycket viskösa vätskor kräver högre driftstryck eller större membranytor för att uppnå önskade flödeshastigheter, oavsett porstorlek.
• Fouling potential: Utvärdera potentialen för att vätskan ska göra membranet. Vätskor högt i suspenderade fasta ämnen, kolloider, upplöst organiskt material eller mikroorganismer kommer att kräva mer robust förbehandling, specifika membranmaterial eller effektiva rengöringsstrategier. Membran med ytegenskaper som motstår vidhäftning (t.ex. hydrofila ytor för vattenhaltiga lösningar) kan vara fördelaktiga.

Utvärdera kostnadseffektiviteten för olika membrantyper

Kapital- och driftskostnaderna förknippade med membranfiltreringssystem varierar betydligt beroende på den valda tekniken och dess skala.

• Kapitalutgifter (CAPEX):
  • Membrankostnad: Finare pormembran (ro> nf> uf> mf) är i allmänhet dyrare per enhetsområde på grund av deras komplexa tillverkning.
  • Systemkomponenter: Högre tryckoperationer (RO, NF) kräver mer robusta pumpar, tryckkärl och rörledningar, vilket ökar de första installationskostnaderna.
• Operativa utgifter (OPEX):
  • Energiförbrukning: Pumpkostnaderna är direkt proportionella mot driftstrycket och flödeshastigheten. RO -system, som kräver högsta tryck, har den högsta energiförbrukningen.
  • Membranbyte: Livslängd varierar beroende på applikation, matningskvalitet och rengöring. Att ersätta fina membran kan vara en betydande återkommande kostnad.
  • Rengöring av kemikalier och procedurer: Frekvensen och aggressiviteten för rengöring som krävs för att bekämpa fouling bidrar till driftskostnaderna.
  • Förbehandlingskostnader: Nivån på förbehandling som behövs för att skydda membranet bidrar också till den totala driftsbudgeten.

Det är avgörande att utföra en Total ägandekostnad (TCO) Analys som beaktar både initialinvesteringar och långsiktiga driftskostnader. Ibland kan investeringar i ett något dyrare membran med bättre fouling -motstånd eller en längre livslängd leda till betydande besparingar inom energi, rengöring och ersättningskostnader under systemets livslängd. Omvänt kan det vara en onödig utgift för kapital och energi att välja ett RO -system när NF skulle räcka.

Genom att noggrant överväga dessa sammanvävda faktorer - dina filtreringsmål, vätskans egenskaper och de ekonomiska konsekvenserna - kan du fatta ett informerat beslut att välja membranfiltret med optimal porstorlek och egenskaper för din specifika applikation. Denna holistiska strategi säkerställer inte bara effektiv filtrering, utan också en hållbar och kostnadseffektiv operation.

Har du fortfarande fråga? Kontakta helt enkelt Hangzhou nihaowater, vi vill hjälpa till.
