Bemästra F/M-förhållandet för processkontroll i verkliga avloppsvatten

Vid biologisk rening av avloppsvatten behandlas ofta den aktiva slamprocessen som en matematisk säkerhet. Erfarna processingenjörer vet dock att det beter sig mer som ett flyktigt ekosystem. I hjärtat av att hantera detta ekosystem är Förhållande mellan livsmedel och mikroellerganismer (F/M). .

Även om standarddriftsmanualer erbjuder stela fellermler, kräver sann processbehärskning förståelse för hur F/M interagerar med variabel organisk kemi, säsongsbetonad kinetik och sensorbegränsningar i realtid. Den här guiden går bortom grundläggande beräkningar för att leverera handlingsbara, fälttestade insikter för modern anläggningsoptimering.

1. Introduktion till F/M-förhållandet: Den biologiska kinetiska balansen

F/M-förhållandet definierar det termodynamiska förhållandet mellan massan av biologiskt nedbrytbart organiskt substrat som kommer in i de biologiska reaktorerna och massan av aktiva heterotrofa bakterier dedikerade till stabilisering.

• "Maten" (F): Masshastigheten för organisk belastning. Även om det traditionellt definieras av biokemisk syrebehov (BOD), representerar det de flyktiga kolhaltiga föreningarna som är tillgängliga för mikrobiell katabolism.
• "Mikroorganismer" (M): Den aktiva, cellulära biomassan som finns inom gränserna för luftningsbassängen, ansvarig för både koloxidation och bioflockning.

I ett idealiskt system bibehåller detta förhållande bakterier i den sena avtagande tillväxtfasen eller tidig endogen andningsfas. Om vågen tippar för långt i endera riktningen, försämras den fysiska strukturen av slamflocken, vilket förändrar slamvolymindexet (SVI) och riskerar att inte följa reglerna för totala suspenderade fasta ämnen (TSS) och gränsvärden för näringsämnen.

2. Dynamisk matematik: Ta hänsyn till latens och slam "renhet"

Lärobokens matematiska representation av F/M är enkel, men dess komponenter döljer operativa fällor.

Pure-Text-formlerna

Amerikanska kejserliga enheter:
F/M = (Influent BOD, mg/L * Flöde, MGD * 8,34) / (MLVSS, mg/L * Basin Volym, MG * 8,34)

Metriska enheter:
F/M = (Influent BOD, mg/L * Flöde, m3/dag) / (MLVSS, mg/L * Basin Volym, m3 * 1 000)

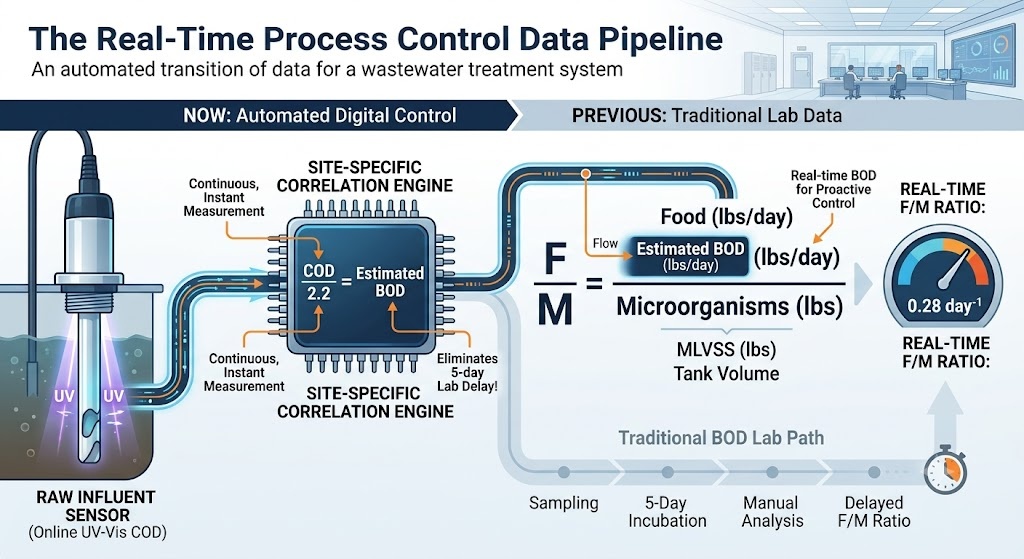

Informationsvinst: bryta 5-dagars BOD-latensfällan

Den största bristen i klassisk F/M-kontroll är att standard BOD5 kräver en 5-dagars inkubationstid. Att hantera en dynamisk anläggning med en 5-dagars eftersläpningsindikator säkerställer att du alltid fixar förra veckans kris.

Avancerade faciliteter kringgår detta genom att skapa en dynamik COD-till-BOD eller TOC-till-BOD korrelationsmatris . Rå inhemsk kommunal inflytande uppvisar vanligtvis ett COD:BOD-förhållande på 2,0:1 till 2,5:1. Men om din anläggning tar emot industriella fraktioner (t.ex. livsmedelsbearbetning, kemisk tillverkning), kan detta förhållande öka till 4,0:1 eller skifta varje timme.

[Real-Time Food Estimate] = Daglig COD (via 2-timmars matsmältning eller online UV-Vis) / Platsspecifik korrelationsfaktor

Genom att använda online UV-Vis-spektrofotometrar vid den primära avloppsdammen kan operatörer fånga organiska "sniglar" i realtid och justera processmått omedelbart, snarare än att upptäcka en giftig överbelastning fem dagar för sent.

MLVSS-till-MLSS "Renhet"-fraktionen

Att ersätta MLSS med MLVSS i nämnaren är ett kritiskt misstag. MLSS inkluderar icke-biologiska inerta fasta ämnen (fixerade suspenderade fasta ämnen som finkornigt, silt och utfälld fosfor).

En sund kommunal anläggning upprätthåller en MLVSS/MLSS-förhållande (Renhetsindex) på 0,75 till 0,85 . Under kraftiga regnhändelser i kombinerade avloppssystem, eller i anläggningar med otillräckliga gruskanaler, tränger inert grus in i luftningsbassängen och sjunker förhållandet under 0,60. Om du inte testar för den flyktiga fraktionen (MLVSS via testning av flyktig muffelugn vid 550 grader Celsius), kommer du matematiskt att överskatta din mikrobiella arbetsstyrka, drastiskt undermata ditt system och utlösa oväntad svält i biomassa.

3. Avancerat beräkningsscenario: Det industriella skiftet

Låt oss se bortom grundläggande kommunala beräkningar till ett avancerat scenario där en industriell livsmedelsanläggning dumpar en oväntad organisk ökning i ett kommunalt system.

Fältdata som samlats in kl. 08:00:

• Inflytande flödeshastighet: 4,0 MGD
• Primärt avloppsvatten COD (via snabbtest): 600 mg/L
• Historisk COD:BOD-faktor för denna specifika industriella mix: 2,4:1
• Luftningstankvolym: 1,2 miljoner gallons (MG)
• MLSS-koncentration: 3 500 mg/L
• Aktuell flyktig organisk fraktion (MLVSS/MLSS): 72 % på grund av den senaste tidens siltavrinning i vått väder

Steg 1: Beräkna realtidsuppskattad BOD (mat)

Uppskattad inflytande BOD = 600 mg/L COD / 2,4 = 250 mg/L BOD
Tillförd mat = 250 mg/L * 4,0 MGD * 8,34 = 8 340 lbs BOD/dag

Steg 2: Beräkna sann biologisk massa (mikroorganismer)

Sann MLVSS-koncentration = 3 500 mg/L MLSS * 0,72 = 2 520 mg/L MLVSS
Aktiva mikroorganismer = 2 520 mg/L * 1,2 MG * 8,34 = 25 220 lbs MLVSS

Steg 3: Beräkna realtids-F/M

F/M-förhållande = 8 340 lbs BOD / 25 220 lbs MLVSS = 0,33 dag^-1

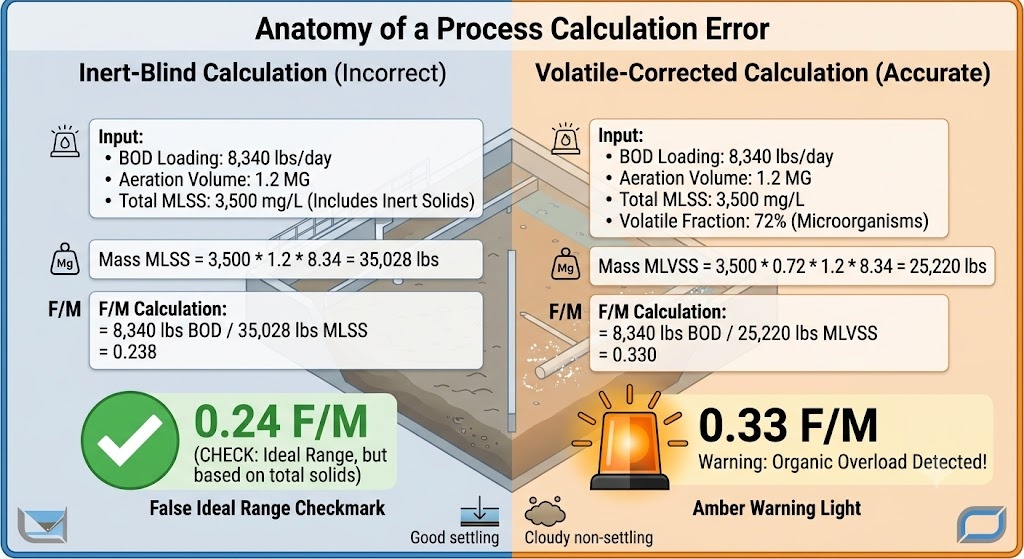

Operationell insikt: Om operatören felaktigt hade använt total MLSS för beräkningen, skulle den beräknade F/M ha sett ut som 0,24, vilket signalerar ett perfekt stabilt konventionellt system. I verkligheten ligger den sanna biologiska belastningen på 0,33 – närmar sig den övre gränsen för konventionell behandling, vilket varnar operatören att omedelbart undertrycka slamavfall för att förhindra utspolning av biomassa.

4. Ideala F/M-intervall och kinetisk temperaturfaktor

Driftmålområdena måste överensstämma med anläggningens specifika tekniska design.

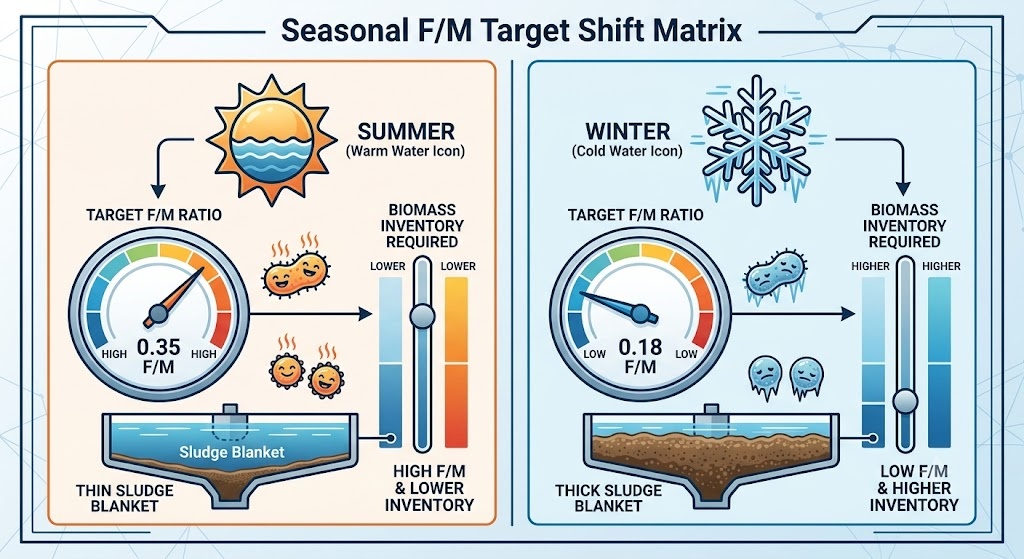

Temperaturkoefficienten förbises av läroböcker

Mikrobiell enzymaktivitet är mycket temperaturberoende, styrd av den modifierade Arrhenius-ekvationen. För varje 10 graders sänkning av avloppsvattentemperaturen minskar den biologiska ämnesomsättningen med ungefär 50 %.

• Sommardrift (25°C): Mikrober har höga metaboliska hastigheter. De konsumerar mat snabbt. Du kan säkert köra ett högre F/M-förhållande (t.ex. 0,35) eftersom den kinetiska bearbetningshastigheten matchar laddningshastigheten.
• Vinterdrift (10°C): Mikrober blir tröga. För att behandla samma massa av inkommande BOD måste du öka storleken på din mikrobiella arbetsstyrka. Operatörer måste inrikta sig på ett lägre F/M-förhållande (t.ex. 0,18) genom att avsiktligt höja MLVSS-mål för att ge mer "hand-till-mun"-behandlingskapacitet.

5. Felsökning av höga F/M-förhållanden: Organisk överbelastning och strukturell spridning

Ett högt F/M-förhållande (>0,50 i konventionella system) indikerar att den tillgängliga kolhaltiga energin överstiger den stående biomassans metaboliska kapacitet. Detta härrör från industriella snigeldumpar, plötsliga dagvattenhydrauliska utspolningar av fasta ämnen eller överdrivet slamslöseri (WAS).

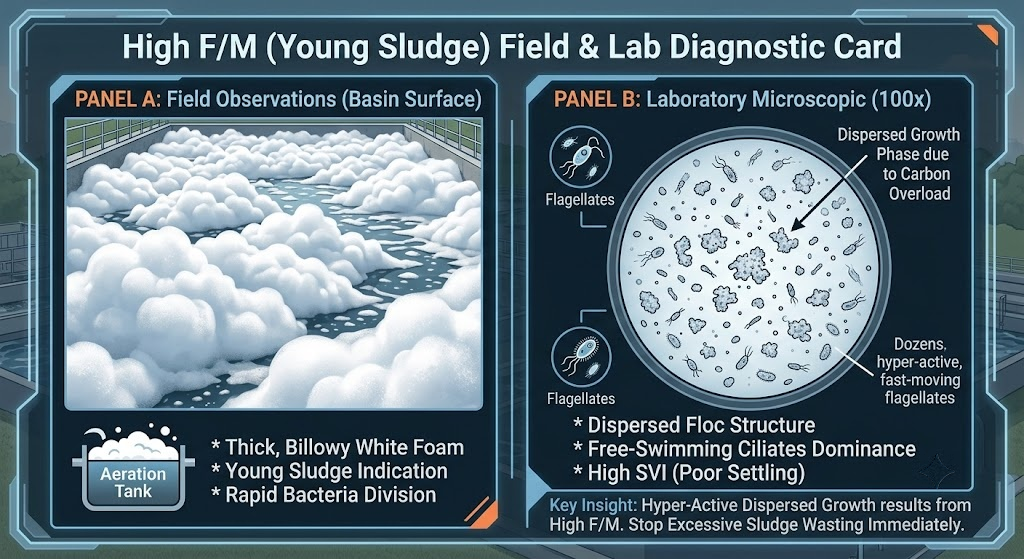

Visuell diagnostik och mikroskopi på plats

• Ytfenomen: Luftningsbassängen genererar en tjock, böljande, mycket flytande orörda vitt skum . Detta skum innehåller höga koncentrationer av extracellulära polysackarider och lipider som produceras genom att snabbt dela unga bakterier i deras log-tillväxtfas.
• Mikroskopisk struktur: Under 100x förstoring verkar slamflockarna små, mycket spruckna och saknar strukturerade kanter. Du kommer att se en massiv dominans av frisimmande ciliater och flagellater, med en absolut frånvaro av hjuldjur eller stjälkade ciliater.

Avancerade korrigerande åtgärder

1. Stegmatningsmanövern: Om din anläggning är utrustad med stegmatningsmöjligheter, avled det råa inflödet bort från luftningstankens huvud och fördela det över mitten eller baksidan. Detta minskar omedelbart F/M-förhållandet vid inloppet, vilket skyddar den återförda biomassan från organisk chock.
2. RAS/WAS-jämviktsjusteringar: Sluta omedelbart all pumpning. Öka RAS-hastigheten (Retur Activated Sludge) för att maximera överföringen av lagrade fasta ämnen från de sekundära klarningsmedlen tillbaka till reaktionszonen.

6. Felsökning av låga F/M-förhållanden: Microthrix Bulking & Pin Floc

Ett lågt F/M-förhållande (<0,15 i konventionella system) representerar en miljö av intensiv biologisk svält. Den mikrobiella populationen har växt ur sin primära energiförsörjning.

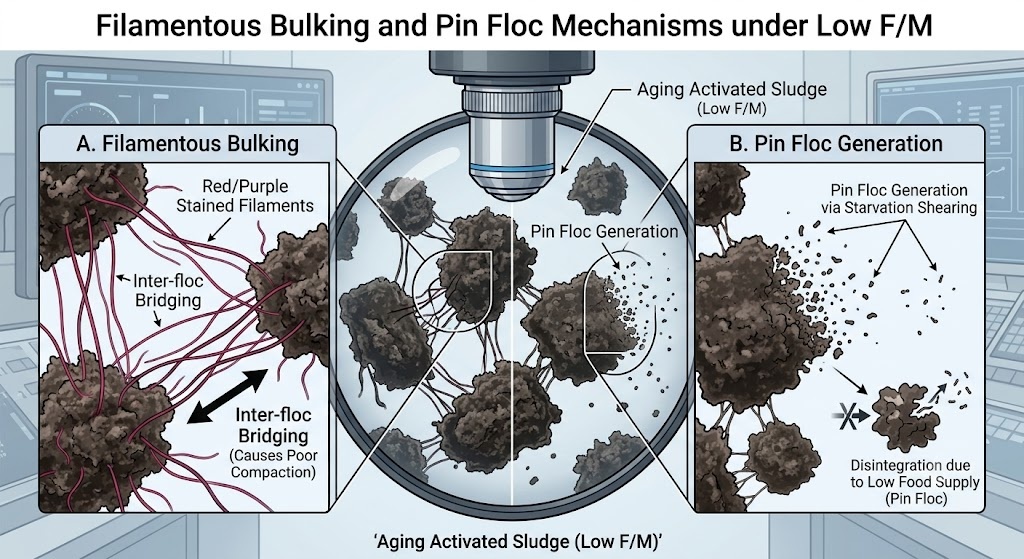

Visuell diagnostik och mikroskopi på plats

• Ytfenomen: Luftningsbassängen utvecklar ett tätt, oljigt, mörkbrunt eller brunt skorpigt avskumsskikt som motstår vattenstänk. Den sekundära klararen visas stiftflock — Små, askliknande partiklar som flyter över avloppsdammen trots en mycket transparent vattenpelare.
• Mikroskopisk struktur: Slamflockarna verkar massiva, mörka och oregelbundna. Långa, hårliknande strängar av filamentösa bakterier (som t.ex Microthrix parvicella or Typ 0041 ) bryter ut från kärnan av flockarna, överbryggar mellanrum och förhindrar fysiskt packning i klarnaren.

The Mechanics of Starvation Bulking

När det är ont om mat konkurrerar trådformiga bakterier ut av vanliga flockbildande bakterier. Filamentösa celler har ett mycket högre förhållande mellan ytarea och volym, vilket gör att de kan avlägsna spårmängder av BOD mer effektivt än täta flockar. När de förökar sig skapar de ett nätliknande nät som fångar vatten, driver upp slamvolymindexet (SVI) och får slamfilten i klarnaren att stiga mot ytan.

Avancerade korrigerande åtgärder

1. Incremental Wasting Protocol: Du måste eliminera överskott av biomassa för att återställa jämvikten, men stora justeringar kan chocka systemet. Implementera 10 % till 15 % maximal slöseriregel : öka aldrig din dagliga WAS-volym med mer än 15 % under ett enda 24-timmarsfönster.
2. Selektiv kloreringsstrategi: Om trådformig bulkning är allvarlig, applicera en riktad klordos på RAS-linjen. Dosera klor med en exakt hastighet av 2 till 5 lbs klor per 1 000 lbs MLVSS per dag . Eftersom filament sträcker sig utåt från flockstrukturen, exponeras de för klor först och förstör dem samtidigt som de inre flockbildande bakterierna hålls säkra.

7. Processintegration: F/M vs. MCRT Operational Matrix

Avancerad avloppsvattenverksamhet hanterar inte F/M som ett isolerat mått. Den fungerar som den matematiska inversen av Genomsnittlig celluppehållstid (MCRT) or Retentionstid för fasta ämnen (SRT) .

Medan F/M mäter den externa stressfaktorn (mat som kommer in i systemet), mäter MCRT personalens inre ålder och retentionstid.

MCRT = Totalt inventering av flyktiga suspenderade fasta ämnen i systemet / Total massa av flyktiga fasta ämnen som försvinner och förlorat avloppsvatten per dag

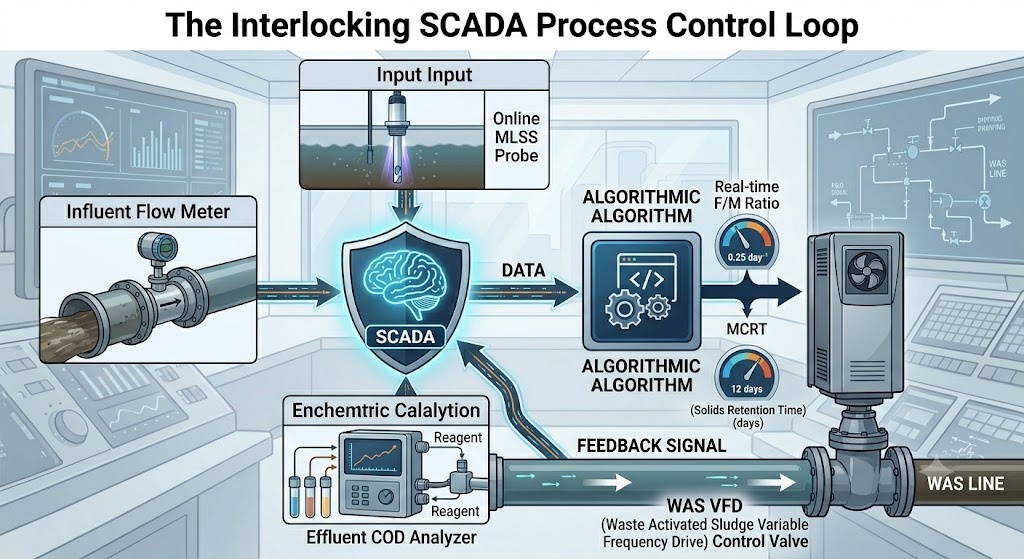

Övergången till digitala tvillingar och SCADA Auto-Control

Moderna behandlingsanläggningar använder en enhetlig Processkontrollmatris inom sina SCADA-system. Online optiska MLSS-sonder installerade i mitten av luftningsbassängen ger kontinuerliga fasta materialdata. I kombination med digitala magnetiska flödesmätare på inflödes- och WAS-ledningarna, modulerar SCADA-systemet automatiskt slöseripumpar med variabel frekvensdrift (VFD) för att upprätthålla en stabil mål-MCRT.

När en plötslig industriell belastning ändrar F/M-förhållandet, upptäcker automatiken motsvarande minskning i efterfrågan på löst syre (DO) och justeringar kan göras omedelbart. Denna integration säkerställer att MCRT fungerar som ankare för stabilitet, medan F/M fungerar som det diagnostiska verktyget för att utvärdera belastningsvariationer i realtid.

8. Sammanfattning: Executive Takeaways för anläggningschefer

Att optimera en anläggning för aktiverat slam kräver att man går förbi historiska tumregelmetoder och omfamnar dynamiska processmått:

• Inkludera snabba surrogat: Ersätt standard 5-dagars eftersläpande BOD-testning med 2-timmars COD-bänksmältning eller online UV-Vis optiska sensorer för att hantera höga F/M-chocker proaktivt.
• Normalisera för askinnehåll: Beräkna aldrig processmål med total MLSS; prioritera MLVSS för att isolera aktiv biologisk massa från inert flodslam och mineralutfällning.
• Inkludera kinetiska temperaturmål: Skiftmål F/M varierar lägre på vintern och högre på sommaren för att matcha naturliga bakteriella metaboliska fluktuationer.
• Öva konservativt slöseri: Skydda ditt system från processoscillationer genom att begränsa varje endags WAS-volymetrisk justering till 15 %
