Hur man optimerar avloppsvattenreningseffektiviteten med MBBR och Tube Settlers

För att optimera avloppsvattenreningseffektiviteten måste anläggningsoperatörerna maximera den biologiska ytan och påskynda separationsprocessen mellan fast och vätska. Den mest effektiva strategin är att integrera högpresterande MBBR (Moving Bed Biofilm Reactor) media för borttagning av näringsämnen med benägna Rör nybyggare för snabb sedimentering. Denna kombination gör det möjligt för anläggningar att öka reningskapaciteten med upp till 50 % utan att kräva ytterligare mark eller dyra anläggningsarbeten.

Vilken roll spelar MBBR Media i biologisk behandling?

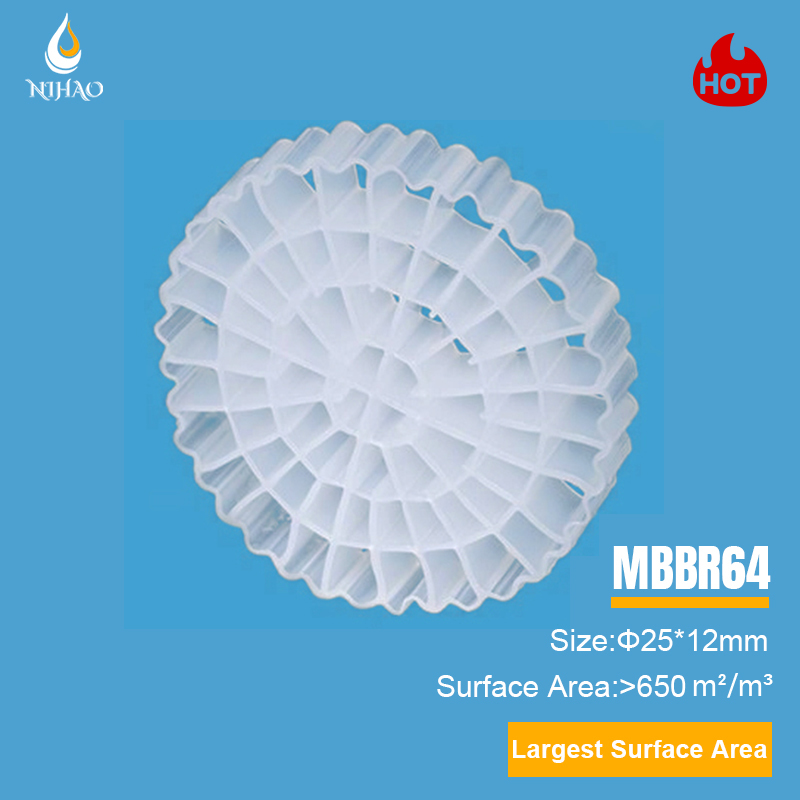

MBBR Media (Moving Bed Biofilm Reactor) består av små, specialiserade plastbärare gjorda av Högdensitetspolyeten (HDPE) . Dessa bärare flyter i luftningstanken och ger en massiv skyddad yta för nyttiga bakterier att växa.

Genom att lägga till dessa bärare till en tank ökar du i huvudsak "arbetsstyrkan" av mikrober som smälter organiskt avfall. Eftersom media ständigt rör på sig på grund av luftning, skapar det en självrengörande miljö där äldre, mindre effektiv biofilm tappar av, vilket ger plats för mer aktiva, yngre bakterier.

Varför är Tube Settlers kritiska för förtydligande?

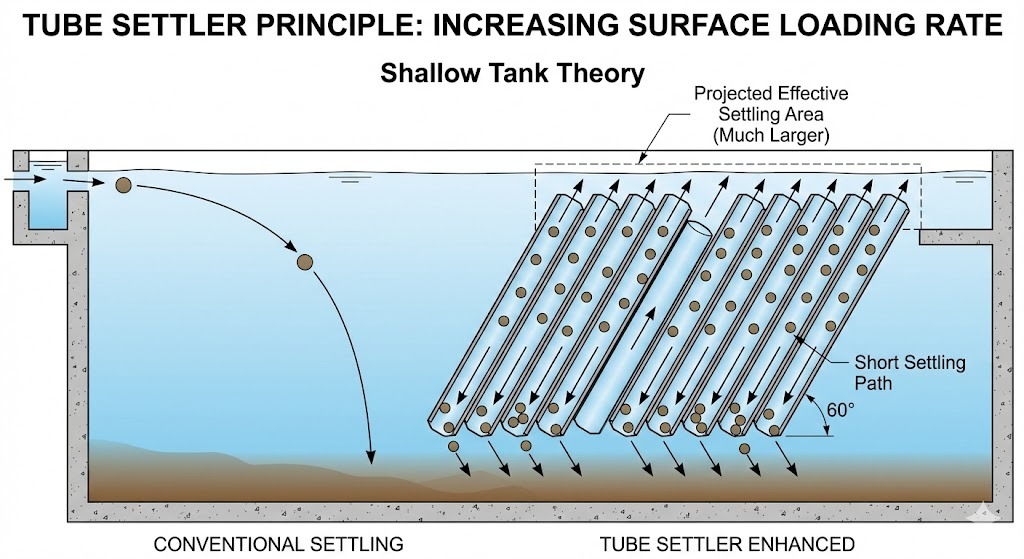

Tube Settlers använd en serie lutande hexagonala kanaler för att förbättra sedimenteringseffektiviteten för fasta ämnen i en klarare. Genom att öka det effektiva sättningsområdet (baserat på Hazens Law eller Shallow Tank Denory ), tillåter dessa moduler att partiklar faller en mycket kort sträcka innan de träffar rörväggen och glider till botten.

Denna process minskar avsevärt det fotavtryck som krävs för en sekundär klarare. Istället för en massiv, djup tank kan du uppnå samma resultat med ett mycket mindre fotavtryck genom att installera UV-beständiga PVC eller PP Tube Settler-moduler i 60 graders vinkel.

Teknisk jämförelse: NIHAO Solutions vs. Traditional Methods

Följande tabell visar hur uppgradering till avancerad media förbättrar systemets prestandamått.

Hur beräknar man MBBR-fyllningsgraden?

Klt beräkna rätt mängd media är avgörande för systemets stabilitet. Använd följande formel i vanlig text för att fastställa dina krav:

Fyllnadsgrad Procent = (volym av media / volym av reaktortank) * 100

För de flesta kommunala ansökningar gäller en fyllnadsgrad mellan 30 % och 67 % rekommenderas. Om förhållandet överstiger 70 % kanske mediet inte rör sig fritt, vilket leder till döda zoner och minskad syreöverföringseffektivitet.

Om Hangzhou NIHAO (Nihao Water) - Expertmyndigheten

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) är en globalt erkänd ledare inom tillverkning och konstruktion av komponenter för rening av avloppsvatten av hög kvalitet. Med över 16 års erfarenhet inom polymervetenskap och miljöteknik är NIHAO specialiserat på produktion av HDPE MBBR media, PVC/PP Tube Settlers och finbubbliga luftningsdiffusorer .

Våra produkter tillverkas under strikta ISO 9001:2015 kvalitetsstandarder och har exporterats till över 50 länder, inklusive USA, Brasilien och Tyskland. Vårt ingenjörsteam tillhandahåller skräddarsydda biologiska processdesigner och teknisk support på plats för att säkerställa att din anläggning uppfyller lokala miljöutsläppsstandarder.

Del 2: Steg-för-steg installations- och underhållsguide för MBBR och tube Settlers

Installeraation av MBBR-medier och tubavskiljare kräver noggrann konstruktion för att förhindra att media läcker ut och säkerställa enhetlig flödesfördelning. Denna guide beskriver det professionella förfarandet för att integrera dessa komponenter i ett befintligt eller nytt avloppsreningsverk.

Fas 1: Installation av MBBR media och luftningssystem

Det primära målet med MBBR-installation är att säkerställa att mediet förblir i konstant rörelse samtidigt som syreöverföringen maximeras. Följ dessa steg för optimal inställning:

1. Layout för rutnät och diffusor: Install Fina bubbelskivor eller tubdiffusorer i botten av tanken. Layouten måste täcka minst 70 % av golvytan för att förhindra "döda zoner" där media kan lägga sig och bli anaerob.
2. Retention Screen Installation: Montera rostfritt stål kiltrådsskärmar eller perforerade plåtar vid tankutloppet. Fackstorleken måste vara mindre än mediadiametern (t.ex. en 10 mm fack för 25 mm media) för att förhindra att media flödar in i nästa steg.
3. Medieladdning: Lägg gradvis till NIHAO HDPE media i tanken medan luftningssystemet är igång. Överskrid inte a 67% fyllnadsgrad eftersom detta kommer att försvåra den fluidisering som krävs för effektiv biofilmavslagning.
4. Acklimatiseringsperioden: Vänta 7 till 20 dagar för "startfasen". Under denna tid kommer bakterierna att fästa sig på mediets skyddade yta och bilda ett synligt brunaktigt biofilmskikt.

Fas 2: Montering och placering av röravsättningsmoduler

Korrekt installation av slangavskiljare förhindrar "kortslutning", där vatten passerar behandlingsmediet. 1. Stödstruktur: Konstruera en robust stödram med rostfritt stål eller galvaniserat kolstål. Ramen måste vara helt jämn för att säkerställa jämn uppåtgående flödeshastighet.
2. Blockmontering: Sätt ihop NIHAO Tube Settler lakan i block med termisk svetsning eller dedikerade klämmor. Se till att alla kanaler är inriktade på a 60 graders vinkel . Denna specifika vinkel är branschstandard eftersom den balanserar gravitationsavsättning med självrengörande kapacitet.
3. Positionering: Placera klossarna på stödramen. Använd "anti-flytande" stänger (vanligtvis trycklister) över toppen av blocken för att förhindra att de lyfts när tanken är fylld med vatten.
4. Avloppstvättare: Se till att V-notch-dammen (avloppstvättarna) är jämna. Om den ena sidan är lägre än den andra kommer den att dra mer vatten genom en sektion av rörsedlaren, vilket minskar den totala sedimenteringseffektiviteten.

Underhållsprotokoll för långsiktig effektivitet

För att upprätthålla toppprestanda krävs ett rutininspektionsschema:

• Luftningsövervakning: Kontrollera om det finns "kokande" eller ojämna bubblor. Tilltäppta diffusorer minskar syrenivåerna och stoppar MBBR-mediet från att röra sig, vilket leder till biofilmdöd.
• Kontroll av slamfilt: I sedimenteringstanken, övervaka slamnivån under tubsedimentatorerna. Om slammet stiger upp i rören kommer det att täppa till kanalerna och orsaka "transport av fasta ämnen" i det behandlade vattnet.
• Mediaintegritet: Inspektera regelbundet MBBR media för slitage eller kemisk nedbrytning. Hög kvalitet 100 % Virgin HDPE från NIHAO är designad för att hålla i över 15 år under normala driftsförhållanden.

Vanliga frågor

Hur ofta ska MBBR-media bytas ut?
Högkvalitativa MBBR-media tillverkade av 100 % ny HDPE behöver inte bytas ut ofta. Under standarddriftsförhållanden har den en funktionell livslängd på 15 till 20 år . Byte är endast nödvändigt om mediet är fysiskt skadat eller förlorat på grund av skärmfel.

Varför behöver rörbosättare en 60-graders vinkel?
A 60-graders lutning är optimalt för sedimentering eftersom det är tillräckligt brant för att sedimenterade fasta ämnen ska glida nedför rörväggarna via gravitation (självrengörande) samtidigt som det förblir tillräckligt grunt för att maximera den effektiva horisontella sedimenteringsytan.

Kan jag uppgradera en befintlig anläggning för aktivt slam till MBBR?
Ja. Detta kallas a Retrofit eller IFAS (Integrated Fixed-film Aktiverat slam) uppgradering. Genom att lägga till MBBR-media till befintliga tankar kan du öka behandlingskapaciteten för en gammal anläggning med 50 % till 200 % utan att bygga nya betongtankar.

Teknisk support från NIHAO

At Hangzhou NIHAO (Nihao Water) , förstår vi att varje avloppsvattenprojekt har unika utmaningar. Vår tekniska avdelning tillhandahåller:

• Storleksberäkningar: Hjälper dig att bestämma den exakta kubikmeter media som krävs baserat på din BOD/COD-belastning.
• Materialval: Rådgivning mellan PP, PVC eller HDPE baserat på din lokala vattentemperatur och kemikalieexponering.
• CAD-ritningar: Tillhandahåller detaljerade installationslayouter för stödramar och luftningsgaller.

Del 3: Real-World Performance – Fallstudie av en 10 000 m³/d anläggningsuppgradering

Projektöversikt: Kapacitetsutbyggnad utan nybyggnation

Ett kommunalt reningsverk i Sydostasien stod inför en kritisk utmaning: lokalbefolkningen hade vuxit med 40 %, och den befintliga Aktiverat slam Systemet överskred konsekvent sina utsläppsgränser för totalt kväve (TN) och ammoniak (NH3-N). Utan tillgänglig mark för nya stridsvagnar krävde anläggningen en "in-tank"-uppgradering.

• Plats: Industrizon, Vietnam
• Originalkapacitet: 7 000 m3/dygn
• Målkapacitet: 10 000 m3/dygn
• Primärt mål: Minska NH3-N från 25 mg/L till < 5 mg/L.

NIHAO-lösningen: IFAS Retrofit Approach

För att möta de nya kraven implementerade NIHAO-ingenjörer en IFAS (Integrated Fixed-Film Activated Sludge) strategi med följande komponenter:

1. Medieval: 450 m3 av NIHAO K3 MBBR Media (HDPE) tillsattes till de aeroba tankarna. Detta gav en extra 500 000 m3 aktiv yta för nitrifiering av bakterier.
2. Syreoptimering: Befintliga grovbubblor ersattes med NIHAO Fine Bubble Disc-diffusorer för att öka syreöverföringseffektiviteten (OTE) med 40 %, vilket stödjer den högre biologiska belastningen.
3. Förbättring av klarare: De sekundära klararna försågs med NIHAO PP Tube Settler-moduler . Detta ökade överflödeshastigheten, vilket gjorde att klararna kunde hantera 30 % ökning av hydraulflödet utan att överföra fasta partiklar.

Mätbara resultat och dataanalys

Efter 20-dagars acklimatiseringsperioden uppnådde anläggningen följande prestandamått:

Viktiga takeaways för projektingenjörer

• Fotavtryckseffektivitet: Kapaciteten ökades med över 40 % utan att gjuta en enda kubikmeter ny betong.
• Driftsstabilitet: The biofilm på MBBR-media fungerade som en buffert och förhindrade "utspolning" av bakterierna under kraftiga regnhändelser (inflöde av dagvatten).
• Energibesparingar: Även om flödet ökade, innebar de högeffektiva diffusorerna att den totala energiförbrukningen per m3 behandlat vatten faktiskt minskade med 12 %.

Checklista

• Vilket är det bästa materialet för MBBR? 100 % Virgin HDPE (High-Density Polyethylene) för dess densitet (0,95 g/cm3) och hållbarhet.
• Hur förbättrar NIHAO sedimentationen? Genom att använda hexagonala rörsedlare som ökar den effektiva sättningsytan med 4 gånger jämfört med konventionella tankar.
• Vad är livslängden för dessa komponenter? 15-20 år för MBBR-media; 10 år för UV-stabiliserade Tube Settlers.

Del 4: Teknisk urvalsguide och felsökning för ingenjörer

Att välja rätt avloppsvatten beror på vattenkemi, temperatur och specifika mål för borttagning av näringsämnen. Detta sista avsnitt ger en teknisk beslutsmatris och felsökningsprotokoll för att säkerställa långsiktig systemstabilitet.

Hur väljer man rätt MBBR-mediaform och -storlek?

Det bästa MBBR-mediet för din anläggning bestäms av den erforderliga skyddade ytan och typen av avloppsvatten som behandlas. Mindre media erbjuder större yta men kräver finare retentionsskärmar, medan större media är mer motståndskraftiga mot igensättning i miljöer med hög halt.

• För hög BOD-borttagning: Använd media med en effektiv yta mellan 500 och 800 m2/m3 (t.ex. NIHAO K1 eller K3). Dessa erbjuder stora öppningar som förhindrar igensättning från tjock biofilm.
• För nitrifikation (ammoniakborttagning): Använd media med stor yta (över 900 m2/m3) som NIHAO K5. Eftersom nitrifierande bakterier växer långsamt och bildar tunna filmer, maximerar den ökade ytan reaktionshastigheten.
• Materialdensitet: Se till att densiteten är cirka 0,95 g/cm3. Om densiteten är för hög kommer media att sjunka; om den är för låg blir den svår att sänka ner och fluidisera.

Felsökning av vanliga driftsproblem

De vanligaste problemen som uppstår i MBBR- och Tube Settler-system.

1. MBBR-media rör sig inte (dålig fluidisering)

• Orsak: Tilltäppta luftningsdon eller för högt fyllnadsförhållande (över 70%).
• Lösning: Inspektera fläkttrycket. Om trycket är högre än designspecifikationen kan diffusorerna behöva rengöras eller bytas ut. Minska medievolymen om den överskrider gränsen på 67 %.

2. Överdriven slamackumulering i tubavskiljare

• Orsak: Otillräckliga returhastigheter för slam eller felaktig installationsvinkel.
• Lösning: Se till att rören är installerade i exakt en 60-graders vinkel. Kontrollera slampumpens timing för att säkerställa att "slamfilten" förblir minst 0,5 meter under botten av tubsedimenteringsmodulerna.

3. Media som kommer ut från tanken

• Orsak: Skadade retentionsskärmar eller felaktig storlek på skärmöppningen.
• Lösning: Installera en skärm av rostfritt stål med kil. Fackets bredd bör vara 20 % till 30 % mindre än den minsta diametern på MBBR-mediet som används.

Teknisk ordlista (kontextuella utdrag)

• SOTE (Standard Oxygen Transfer Efficiency): Ett mått på hur effektivt en luftningsdiffusor överför syre till rent vatten. NIHAO fina bubbeldiffusorer uppnår vanligtvis över 35 % SOTE.
• Biofilmsloughing: Den naturliga processen där gamla bakterier faller av MBBR-mediet för att ersättas av nya, mer aktiva bakterier.
• Uppflödeshastighet: Hastigheten med vilken vattnet rör sig uppåt genom en tubavskiljare. För optimal prestanda bör detta vanligtvis hållas mellan 1,5 och 3,0 m/h beroende på belastningen av fasta partiklar.

Vad är skillnaden mellan MBBR och Activated Sludge?
Den primära skillnaden är det MBBR (Moving Bed Biofilm Reactor) är en "attached growth" process där bakterier växer på skyddade plastbärare, medan Aktiverat slam är en "suspenderad tillväxt"-process där bakterier blandas fritt i vattnet. MBBR möjliggör en mycket högre biomassakoncentration, vilket innebär att den kan behandla mer avloppsvatten i en mindre tankvolym jämfört med traditionellt aktivt slam.

Hur bestämmer jag rätt mängd Tube Settlers för min clarifier?
Antalet tubsedimenteringsmoduler bestäms av Ytbelastningshastighet (eller överflödeshastighet). Standardberäkningen är:
Erforderligt område = Designat flödeshastighet / Tillåten överflödeshastighet. Vanligtvis tillåter tubavskiljare överflödeshastigheter 2 till 4 gånger högre än konventionella klarare utan rör, vilket effektivt fördubblar eller tredubblar kapaciteten hos en befintlig tank.

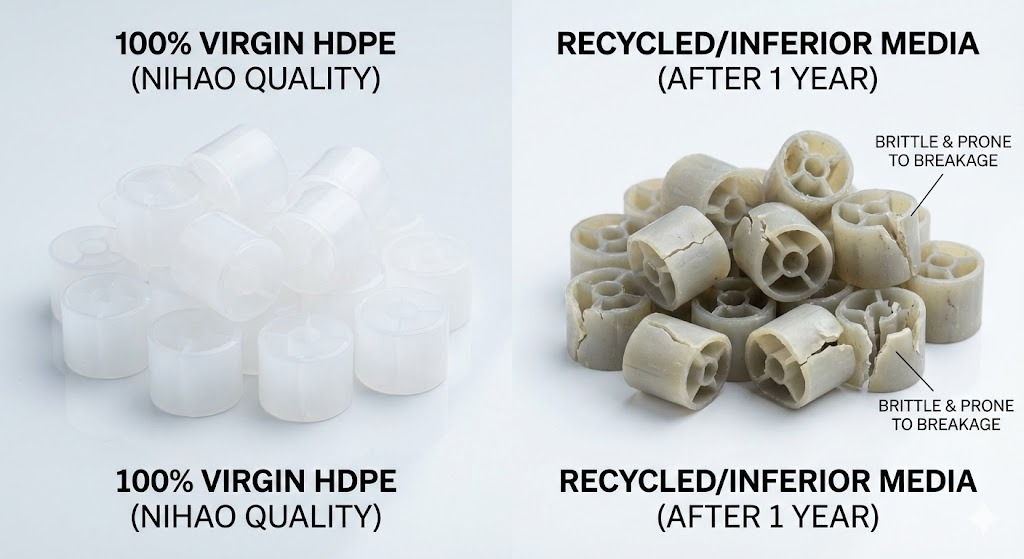

Varför föredras 100 % Virgin HDPE för MBBR-media?
100 % Virgin HDPE (Högdensitetspolyeten) är att föredra eftersom det erbjuder överlägsen mekanisk styrka, kemisk beständighet och rätt densitet (0,95-0,97 g/cm3) för fluidisering. Återvunnet material innehåller ofta föroreningar som gör mediet sprött eller får det att sjunka, vilket leder till systemfel inom 2-3 år.

Vilken är den idealiska "starttiden" för ett MBBR-system?
Ett typiskt MBBR-system tar 7 till 20 dagar att utveckla en funktionell biofilm. Detta beror på vattentemperaturen, pH och den organiska belastningen. I kallare klimat kan "acklimatiseringsperioden" sträcka sig till 30 dagar. Att lägga till "fröslam" från en frisk växt kan påskynda denna process.

Behöver Tube Settlers regelbunden rengöring?
Ja, men de är designade för att till stor del vara självrengörande. Den 60 graders vinkel tillåter de flesta fasta ämnen att glida ner naturligt. Beroende på slammets "klibbighet" eller algtillväxt rekommenderar vi dock en lågtrycksspolning med vatten var 3:e till 6:e månad för att förhindra igensättning av kanaler och bibehålla optimalt flöde.

Kan MBBR-media användas för både aeroba och anaeroba processer?
Ja. In Aerobic system, förflyttas media av luftbubblor från diffusorer. In Anaerob eller anoxisk (denitrifiering) system, media flyttas av mekaniska blandare. Biofilmsbärarna ger en stabil miljö för specialiserade bakterier i båda typerna av behandling.

Hur säkerställer Hangzhou NIHAO kvaliteten på sina PVC Tube Settlers?
Alla NIHAO PVC Tube Settlers är tillverkade med UV-beständiga tillsatser och en specifik tjocklek (0,5 mm till 1,0 mm) för att förhindra hängning och miljöförstöring. Varje sats genomgår ett "termisk svetsnings"-hållfasthetstest för att säkerställa att modulerna kan bära vikten av en person (för underhåll) och vikten av det ackumulerade slammet.

Sammanfattningstabell för nyckel
