Energirevision för luftningssystem: Hur man beräknar kWh/kgO₂ och hittar besparingar

Direkt svar: Luftning förbrukar 50–70 % av den totala energin vid ett avloppsreningsverk. Kärneffektivitetsmåttet är Standard Aeration Efficiency (SAE), mätt i kgO₂/kWh – hur mycket syre ditt system levererar per energienhet. Ett väldesignat diffusorsystem med fina bubbel uppnår 2,5–5,0 kgO₂/kWh. De flesta anläggningar i drift klarar inte detta vid 1,5–2,5 kgO₂/kWh på grund av nedsmutsade diffusorer, överdimensionerade fläktar som körs med dellast, fasta DO-börvärden som ignorerar variationer i dygnsbelastning och brist på VFD-kontroll. En energibesiktning identifierar exakt vilken av dessa som kostar mest — och US EPA har dokumenterat att ett korrekt utformat luftningskontrollsystem enbart minskar luftningsenergin med 25–40 %.

Varför luftningsenergi är viktigare än någon annan process

Medan luftningssystem endast står för 2–5 % av byggkostnaderna, förbrukar de upp till 80 % av anläggningens energi. Även vid den konservativa siffran på 50 % är siffrorna betydande:

En 20 % förbättring av luftningseffektiviteten vid en anläggning på 50 000 m³/dag sparar 90 000 USD/år. Varje år. Utan någon processkompromiss – faktiskt med bättre biologisk prestanda.

Revisionsramverket nedan identifierar var dessa besparingar gömmer sig.

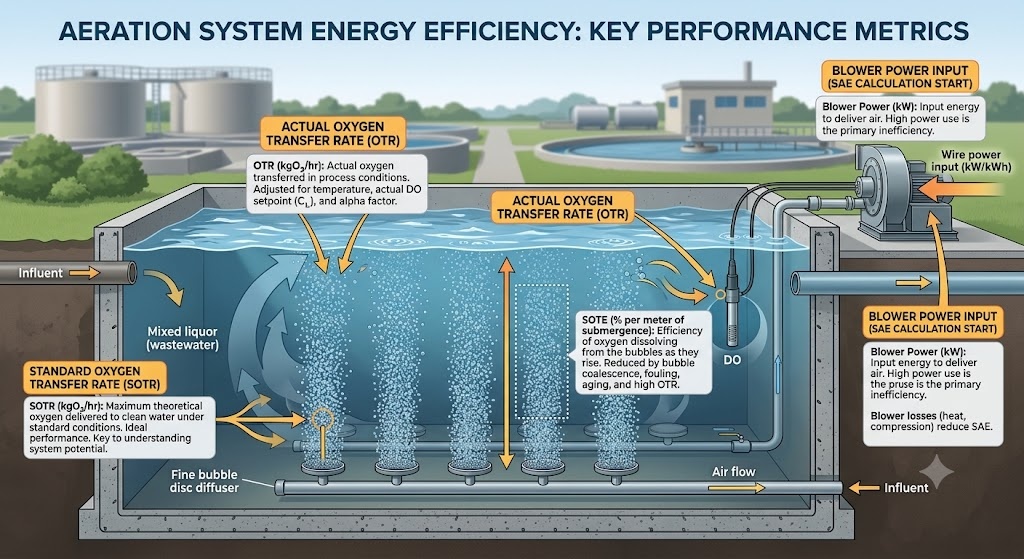

De fyra nyckelmåtten: SOTR, SOTE, OTR, SAE

Innan du granskar något måste du tala samma språk som din utrustning. Fyra mått definierar luftningssystemets prestanda:

SOTR — Standard Oxygen Transfer Rate
Den syremassa som överförs per timme under standardförhållanden (rent vatten, 20°C, noll DO, havsnivå). Enheter: kgO₂/h. Detta är tillverkarens laboratoriebetyg för en diffusor eller luftare.

SOTE — Standard Oxygen Transfer Efficiency
Den andel syre i den tillförda luften som faktiskt löses upp i vattnet, under standardförhållanden. Uttryckt som % per meter nedsänkning eller som total % för systemet.

SOTE (%) = (O₂ löst / O₂ medföljer) x 100

Fina bubbelskivor: 6–8 % SOTE per meter nedsänkning
Grova bubbeldiffusorer: 3–4 % SOTE per meter
Mekaniska ytluftare: inte djupberoende; uttryckt som totalt SOTE

OTR — Faktisk (fält) syreöverföringshastighet
SOTR korrigerad för verkliga processförhållanden - avloppsvattentemperatur, faktisk DO-koncentration och alfafaktor. Detta är vad dina diffusorer faktiskt levererar i tanken.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

där:

• alfa = processvatten OTE / rent vatten OTE (vanligtvis 0,4–0,8 för kommunal WW)
• beta = processvatten O₂-mättnad / rent vatten O₂-mättnad (vanligtvis 0,95–0,98)
• C_s,T = O₂-mättnad vid processtemperatur (mg/L)
• C_L = faktisk DO i tank (mg/L) — ditt driftsbörvärde
• C_s,20 = O₂-mättnad vid 20°C = 9,08 mg/L
• theta = temperaturkorrigeringsfaktor = 1,024

SAE — Standard Aeration Efficiency
Det enskilt mest användbara numret för en energibesiktning. SAE kombinerar syreöverföring och energiförbrukning i ett jämförbart mått.

SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Ledningseffekt till fläkt (kW)

Det omvända - kWh/kgO₂ - är lika giltigt och mer intuitivt för kostnadsberäkning:

Specifik energi (kWh/kgO₂) = 1 / SAE

SAE-riktmärken efter teknik:

Om din anläggnings beräknade SAE är under 1,8 kgO₂/kWh för ett system med finbubblor, har du ett återvinningsbart prestandaproblem - troligen nedsmutsade diffusorer, överluftning eller ineffektiv fläktdrift.

Steg 1: Beräkna din nuvarande SAE — Baslinjemätningen

Du kan inte granska det du inte har mätt. De flesta anläggningar kan beräkna en grov SAE från befintlig instrumentering utan någon speciell testutrustning.

Metod A: Från processdata (snabb uppskattning)

Vad du behöver:

• Genomsnittligt effektförbrukning för fläkt (kW) — från energimätare eller märkskylt × drifttimmar
• Genomsnittligt dagligt syrebehov — uppskattat från BOD/COD-belastning och processtyp

Uppskatta dagligt syrebehov (AOR — Faktiskt syrebehov):

AOR (kgO₂/dag) = (BOD-avlägsnande syrebehov) (nitrifikationssyrebehov) - (denitrifikationskredit)

BOD-borttagning: ~1,0–1,2 kgO₂ per kg BOD borttaget (1,0 för enkelt BOD-borttagning; 1,2 för kombinerade BOD-nitrifikationssystem)

Nitrifikation: 4,57 kgO2 per kg NH4-N oxiderad

Denitrifikationskredit: 2,86 kgO₂ återvunnen per kg reducerad NO₃-N (om anoxiska zoner finns, subtrahera detta)

Exempel — 10 000 m³/dag kommunal anläggning:

• Influent BOD: 220 mg/L, effluent BOD: 15 mg/L → BOD borttaget: 2 050 kg/dag
• BOD-borttagning O₂: 2 050 × 1,0 = 2 050 kgO₂/dag
• Inflöde TKN: 40 mg/L, avloppsvatten NH₄: 3 mg/L → N nitrifierat: 370 kg/dag
• Nitrifikation O₂: 370 × 4,57 = 1 691 kgO₂/dag
• Denitrifikationskredit (antag att anoxisk zon tar bort 15 mg/L NO₃): 150 kg/dag × 2,86 = 429 kgO₂/dag
• Total AOR = 2 050 1 691 - 429 = 3 312 kgO₂/dag = 138 kgO₂/timme

Beräkna fältet SAE:

• Fläkteffekt: 3 fläktar × 75 kW vardera × 85 % medelbelastning = 191 kW
• SAE = 138 kgO2/h / 191 kW = 0,72 kgO₂/kWh

Konvertera till SOTR för jämförelse av ekvivalent med rent vatten:
SOTR = AOR / (alfa × korrektionsfaktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138/0,30 = 460 kgO2/h

Standard SAE = 460 / 191 = 2,41 kgO₂/kWh

Detta är nära den nedre delen av det acceptabla intervallet för system med fina bubblor - värt att undersöka.

Metod B: Avgastestning (mest exakt)

Avgastestning mäter SOTE direkt under processförhållanden genom att fånga upp gasen som lämnar vattenytan i en flytande huv och analysera dess syrehalt. Detta är den mest exakta metoden för att bestämma diffusorns verkliga prestanda.

Utrustning som behövs: flytande gasuppsamlingshuv, gasanalysator (O₂ och CO₂), luftflödesmätare vid fläkt.

SOTE (%) = (O₂ in - O₂ ut) / O₂ in × 100

där O2 in = luftflöde × 0,2095 (O2-fraktion av luft) och O2 ut = O2-koncentration mätt i uppsamlad avgas × total avgasflöde.

Avgastestning är guldstandarden för validering efter rengöring eller eftermontering – det visar direkt om diffusorunderhåll eller utbyte har förbättrat prestanda. Det kräver specialiserad utrustning och utförs vanligtvis av ett specialistteam.

Steg 2: Beräkna fläktens Wire-to-Air-effektivitet

Fläktens effektivitet avgör hur mycket av den elektriska energin som faktiskt når luftströmmen. En fläkt som levererar 85 % av sin nominella effekt på grund av ålder, nedsmutsning av inloppsfiltret eller delbelastning slösar bort resten som värme.

Isotermisk effektekvation för bedömning av fläktens effektivitet:

Teoretisk isotermisk effekt (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / effektivitet

där:

• Q_air = verkligt volymetriskt luftflöde vid inloppsförhållanden (m³/s)
• P_inlet = absolut inloppstryck (kPa) ≈ 101,3 kPa vid havsnivå
• P_outlet = absolut utloppstryck (kPa) = övertryck 101.3
• ln = naturlig logaritm
• verkningsgrad = isentropisk verkningsgrad för fläkt (från tillverkarkurva, vanligtvis 65–82 %)

Riktmärken för fläkteffektivitet:

Det vanligaste effektivitetsproblemet inom området: fläktar som körs på 40–60 % av designflödet kontinuerligt eftersom luftningssystemet var designat för toppflödesförhållanden som sällan inträffar. Vid 50 % flöde förlorar en rotblåsare 15–25 procentenheter i effektivitet jämfört med sin topp – slösar bort en betydande del av varje kWh som förbrukas.

Steg 3: Kartlägg energiförlustkedjan

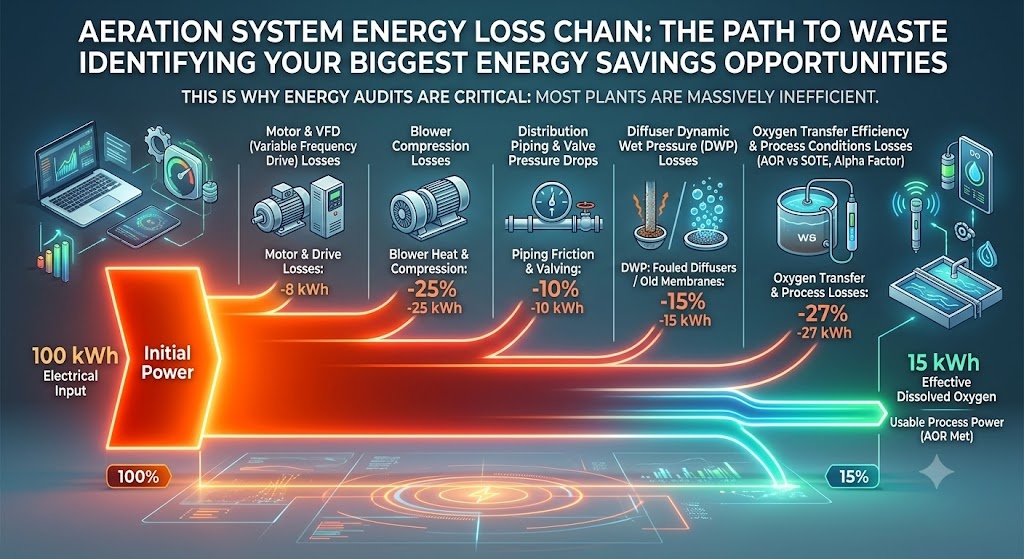

Varje luftningssystem har fyra platser där energi förloras mellan elmätaren och det lösta syret i tanken. Att kvantifiera varje förlust identifierar var man ska ingripa.

Energiförlustkedjan:

Elektrisk ingång → Fläktmotorförluster → Fläktkompressionsförluster → Rör-/ventilfördelningsförluster → Diffusor DWP-förluster → Syreöverföringsförluster

Den kombinerade effekten: för varje 100 kWh som förbrukas av fläktmotorn hamnar vanligtvis endast 15–35 kWh som löst syre i blandluten.

Steg 4: Identifiera de fem största sparmöjligheterna

Möjlighet 1: VFD på fläktar (15–30 % besparing)

De flesta anläggningar konstruerades för högsta dagliga/säsongsbetonade belastningar. Den faktiska medelbelastningen är vanligtvis 40–70 % av topp. En fläkt som kör med fast hastighet för att möta toppbehov körs med ineffektiv dellast under större delen av sin livslängd.

Variable Frequency Drives (VFD) tillåter fläkthastighet att spåra faktisk syrebehov. Tri-lobe positiv deplacement fläktar med VFD för hastighetskontroll erbjuder en sänkning på 60–70 %, vilket möjliggör stor operationell flexibilitet.

Energibesparingar från VFD: 15–30 % av fläktenergin vid typiska anläggningar. Återbetalning: 2–4 år beroende på eltariff och lastvariation.

VFD är mest effektivt när: belastningen varierar avsevärt (dygnsvariation > 2:1), flera fläktar är installerade, nuvarande fläktar körs med >70 % hastighet kontinuerligt.

VFD är minst effektivt när: fläktar körs redan med 95–100 % hastighet för det mesta (kapacitetsbegränsad anläggning), eller när en rotfläkt redan är strypt till minimum.

Möjlighet 2: DO börvärdesminskning (10–20 % besparing)

De flesta anläggningar arbetar med ett DO-börvärde på 2,0 mg/L i hela luftningsbassängen - ett ramnummer som täcker värsta tänkbara förhållanden. Vid genomsnittliga belastningsförhållanden innebär detta kronisk överluftning.

Att sänka DO-börvärdet från 2,0 mg/L till 1,5 mg/L (fortfarande fullt tillräckligt för nitrifikation vid normala temperaturer) minskar vanligtvis luftbehovet med 10–20 %. Detta är den lägsta kostnadsingripande som finns tillgänglig - ofta möjlig genom att programmera om PLC:n utan några kapitalutgifter.

Viktigt: Reduktion av DO-börvärde måste kopplas till pålitlig DO-sensorkalibrering. Drift i DO-sensorer är vanligt och gör att faktisk DO är lägre än det visade värdet – minskning av börvärdet utan att omkalibrera sensorer riskerar att störa processen.

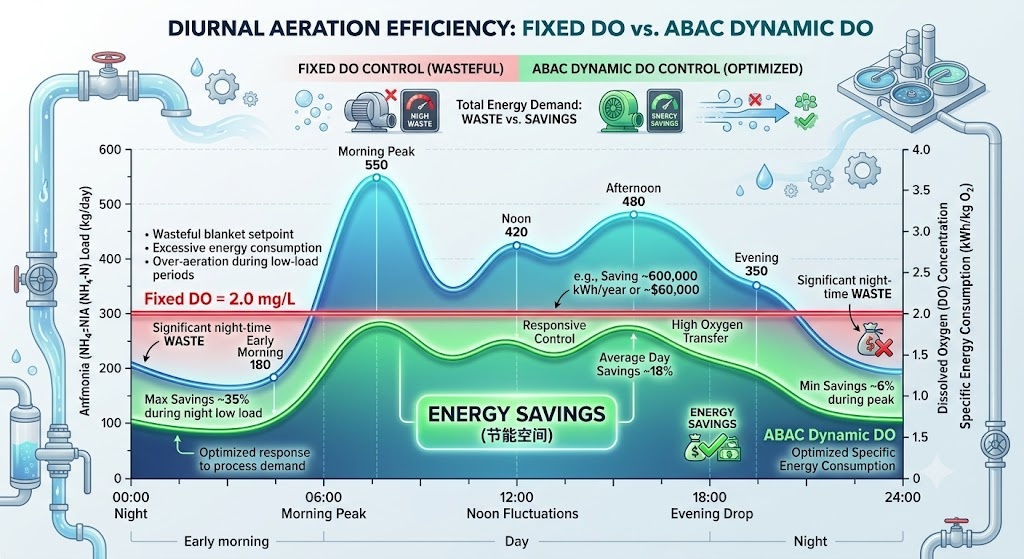

Möjlighet 3: Ammoniakbaserad luftningskontroll – ABAC (15–25 % ytterligare besparingar jämfört med DO-kontroll)

Standard DO-kontroll upprätthåller en fast DO-koncentration oavsett faktisk biologisk efterfrågan. ABAC går en nivå djupare — den mäter ammoniakkoncentrationen i utflödet och justerar DO-börvärdet dynamiskt baserat på om nitrifikationen är fullständig.

Eftersom OTE förbättras vid lägre DO-koncentrationer finns det energibesparingar tillgängliga genom att bibehålla den lägsta DO-koncentration som uppfyller processmålen. ABAC-system drar fördel av påverkan av DO på både OTE och graden av biologisk omvandling av ammoniak.

I praktiken: på natten när ammoniakbelastningen är låg låter ABAC DO sjunka till 0,8–1,2 mg/L och ändå uppnå full nitrifikation. Under morgonens toppbelastning ökar den DO till 2,5–3,0 mg/L innan ammoniak bryter igenom. Denna dynamiska respons är omöjlig med ett fast DO-börvärde.

En fallstudie publicerad av Envirosim visade att vid en nitrifierande aktiverat slamanläggning resulterade manuell DO-kontroll i DO-svängningar från 0,5 till 3,5 mg/L och 590 kWh/MGD fläktenergi. Konventionell DO-kontroll minskade detta med endast 3 %. ABAC minskade energibehovet avsevärt ytterligare genom att minska DO-driftområdet till det minimum som krävs för fullständig nitrifikation vid alla belastningsförhållanden.

Avancerad kontrollteknik inklusive MPC integrerad med AI och maskininlärning kan minska energianvändningen med 30–40 % och förbättra DO-nivåerna med 35–40 % jämfört med manuell drift.

ABAC implementeringskrav: ammoniaksensor (jonselektiv elektrod eller onlineanalysator) nära utflödesänden av luftningsbassängen; DO-sensorer i varje kontrollzon; SCADA-integration; VFD-fläktar för responsförmåga.

Möjlighet 4: Diffuserunderhåll — DWP-reduktion (8–20 % besparing)

Nedsmutsade diffusorer producerar större bubblor med lägre SOTE och höjer DWP - vilket betyder att fläkten måste arbeta hårdare för att trycka igenom samma luft. Den kombinerade effekten av nedsmutsade diffusorer vid DWP = 100 mbar vs DWP = 20 mbar är en 15–25 % ökning av energi per enhet överfört syre.

Implementeringen av ett korrekt utformat luftningskontrollsystem har rapporterats av United States Environmental Protection Agency för att minska luftningsenergin med 25 till 40 procent. Men dessa besparingar kan bara uppnås när diffusorerna är rena - ett smutsigt diffusorsystem förnekar fördelarna med avancerad kontroll.

Prioritetsordning för diffusorunderhåll:

1. Burst-air cleaning (noll kostnad, kvartalsvis) — återvinner 5–15 % SOTE i biologiskt nedsmutsade system
2. Sur rengöring (måttlig kostnad, årlig i områden med hårt vatten) — återställer kalkrelaterad DWP-ökning
3. Membranbyte (kapitalkostnad, 5–10 års cykel) — krävs när DWP förblir >80 mbar efter kemisk rengöring

Se DWP-artikeln för fullständig ram för underhållsbeslut.

Möjlighet 5: Uppgradering av blåsteknik (20–35 % besparing, kapitalintensiv)

Om anläggningen byggdes med rotfläktar med trilobsfläktar som arbetar över 0,5 bar mottryck - vilket många anläggningar är, eftersom rotfläktar var standardtekniken i årtionden - ger det betydande effektivitetsvinster att ersätta dem med höghastighets turbofläktar eller roterande skruvfläktar.

Byte av fläkt är den högsta kapitalkostnadsinterventionen men ger de mest varaktiga besparingarna – effektivitetsvinster är oberoende av operatörens beteende och försämras inte utan större mekaniska fel.

Steg 5: Kvantifiera besparingarna — Revisionsresultatet

En komplett kontroll av luftningsenergi ger en besparingsmatris: varje möjlighet kvantifieras i kWh/år och $/år, med uppskattad implementeringskostnad och enkel återbetalningstid.

Exempel på revisionseffekt — 10 000 m³/dag kommunal anläggning, 191 kW fläktbelastning, 0,10 USD/kWh el:

Obs: besparingar är inte helt additiva — DO börvärdesminskning och ABAC åtgärdar överlappande problem. Kombinerad realistisk besparing från alla fem åtgärderna: 35–50 % av baslinjeluftningsenergin, och det mesta av besparingen kan uppnås inom 3 år enbart genom de tre första åtgärderna.

Luftningskontrollstrategier efter anläggningsstorlek

Små reningsverk drar nytta av på/av och PID-kontrollmetoder, vilket resulterar i 10–25 % energibesparingar och minskningar av DO-nivåer med 5–30 %. Kaskadstyrning och modellförutsägande styrning förbättrar energieffektiviteten med 15–30 % i medelstora reningsverk. Avancerade reningsverk som använder MPC integrerade med AI och maskininlärning kan minska energianvändningen med 30–40 %.

Denitrifieringskrediten: Gratis syreåtervinning

En av de mest förbisedda energibesparingarna i anläggningar med anoxiska zoner. Under denitrifiering använder bakterier NO₃ som en elektronacceptor istället för O₂ - och återvinner effektivt syre från nitratmolekylen.

Oxygen credit = 2,86 kgO₂ per kg NO₃-N reducerad

För en anläggning som denitrifierar 15 mg/L NO₃ från 10 000 m³/dag flöde:

• NO₃ reducerad = 15 × 10 000 / 1 000 = 150 kg NO₃-N/dag
• Oxygen credit = 150 × 2,86 = 429 kgO₂/dag

Vid SAE = 2,5 kgO₂/kWh är denna kredit värd: 429 / 2,5 = 172 kWh/dag = 6 200 USD/år

Anläggningar som har anoxiska zoner men som inte tar hänsyn till denitrifieringskrediten i sin fläktkontrolllogik överluftar och slösar energi motsvarande denna kredit varje dag.

Snabbrevisionschecklista: 30 minuter i fläktrummet

Kör den här checklistan innan du beställer en fullständig revision – den identifierar de tre vanligaste snabba vinsterna:

1. Läs av fläktens utloppstryck och beräkna DWP

• Om DWP > 60 mbar → diffusorrengöring behövs → potentiell 10–15 % energibesparing

2. Kontrollera fläktens arbetspunkt kontra designkurvan

• Om fläktar körs med < 60 % av nominellt flöde vid designtryck → överdimensionerat eller övertryck → VFD eller börvärdesminskning krävs

3. Läs genomsnittlig DO från SCADA-trender (senaste 7 dagarna)

• Om genomsnittlig DO > 2,5 mg/L när som helst på dagen → överluftning → börvärdesminskning eller ABAC-kandidat

4. Jämför faktisk fläkteffekt med teoretiska krav

• Beräkna AOR från inflytande last, konvertera till SOTR, beräkna teoretisk fläkteffekt
• Om faktisk fläkteffekt > 130 % av teoretiskt → effektivitetsgap på >30 % → fläktrevision motiverad

5. Kontrollera dygnsvariation i fläkteffekt

• Om fläkten går med konstant hastighet oavsett tid på dygnet → ingen lastföljande kontroll → VFD DO-kontroll är det prioriterade ingreppet

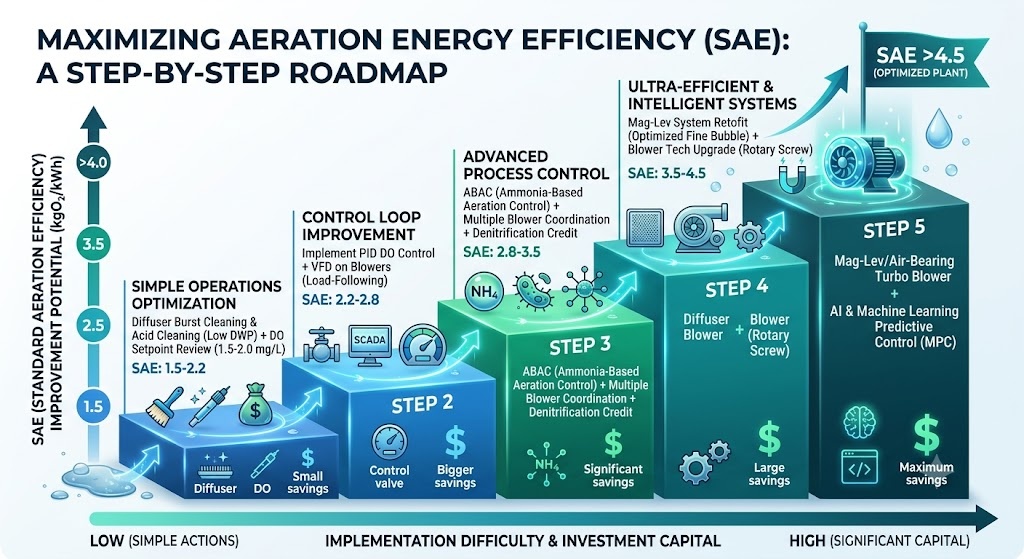

Sammanfattning: SAE Improvement Roadmap
