Luftningsteknik är den konstruerade processen att överföra syre till avloppsvatten för att stödja biologisk rening och bibehålla processstabilitet.
I aktiverat slamsystem ger luftning löst syre (GÖR) för mikroorganismer som tar bort BOD, COD och ammoniak. Det säkerställer också fullständig blandning, förhindrar slamavsättning och anaeroba zoner.
I de flesta kommunala och industriella reningsverk, luftning förbrukar 40–60 % av den totala energianvändningen , vilket gör det till det enskilt största operativa kostnadsstället.
Luftning utför tre funktioner samtidigt:
• Syreöverföring – levererar DO (normalt hålls vid 1,5–3,0 mg/L)
• Blandning – håller biomassa suspenderad (MLSS vanligtvis 2 000–4 000 mg/L)
• Processstabilisering – förhindrar septiska tillstånd och luktbildning
Utan tillräckligt med syre kan aeroba bakterier inte oxidera organiskt material effektivt. Under 0,5 mg/L DO minskar nitrifikationsprestanda kraftigt.
För att designa eller jämföra system använder ingenjörer kvantifierbara parametrar:
OTR (Oxygen Transfer Rate)
Massan av syre som överförs per timme (kg O2/h).
SOTE (Standard Oxygen Transfer Efficiency)
Andel syre som överförs under standardförhållanden (rent vatten, 20°C).
Alfafaktor (α)
Korrektionsfaktor som tar hänsyn till avloppsvattenförhållanden kontra rent vatten.
Typiskt intervall: 0,6–0,85.
Typiska prestandaintervall:
| Parameter | Fin bubbelspridare | Grov bubbla | Ytluftare |
|---|---|---|---|
| SOTE | 25–35 % | 8–15 % | 10–20 % |
| Energieffektivitet (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Typiskt tankdjup | 4–8 m | 3–6 m | 2–4 m |
Fina bubbelsystem levererar 2–3× högre syreeffektivitet än grova bubbelsystem.
Eftersom syrebehovet är kontinuerligt ökar även liten effektivitet betydligt.
Exempel:
En anläggning på 10 000 m³/dag som kräver 1 800 kg O₂/dag
Förbättrar effektiviteten med 15 %
→ Kan minska den årliga elförbrukningen med 50 000–120 000 kWh
Vid industriella elpriser påverkar detta direkt livscykelkostnaden mer än utrustningens CAPEX.
Slutsats: Luftning är inte bara ett processsteg. Det är energiryggraden i biologisk rening av avloppsvatten.
Luftning bestämmer biologisk reaktionshastighet, slamstabilitet och växtenergiförbrukning.
I system med aktiverat slam styr syretillgången direkt BOD-avlägsnande och nitrifikationsprestanda.
Utan kontrollerad luftning minskar reningskapaciteten och avloppskvaliteten blir instabil.
Aeroba mikroorganismer använder löst syre (DO) för att oxidera organiskt material.
Typiskt syrebehov:
• 1 kg BOD-borttagning → 1,1–1,5 kg O₂
• 1 kg NH4+-N nitrifierad → 4,57 kg O₂
I avancerade anläggningar representerar nitrifikation ofta 60–70 % av det totala syrebehovet .
Om DO faller under 1,0 mg/L:

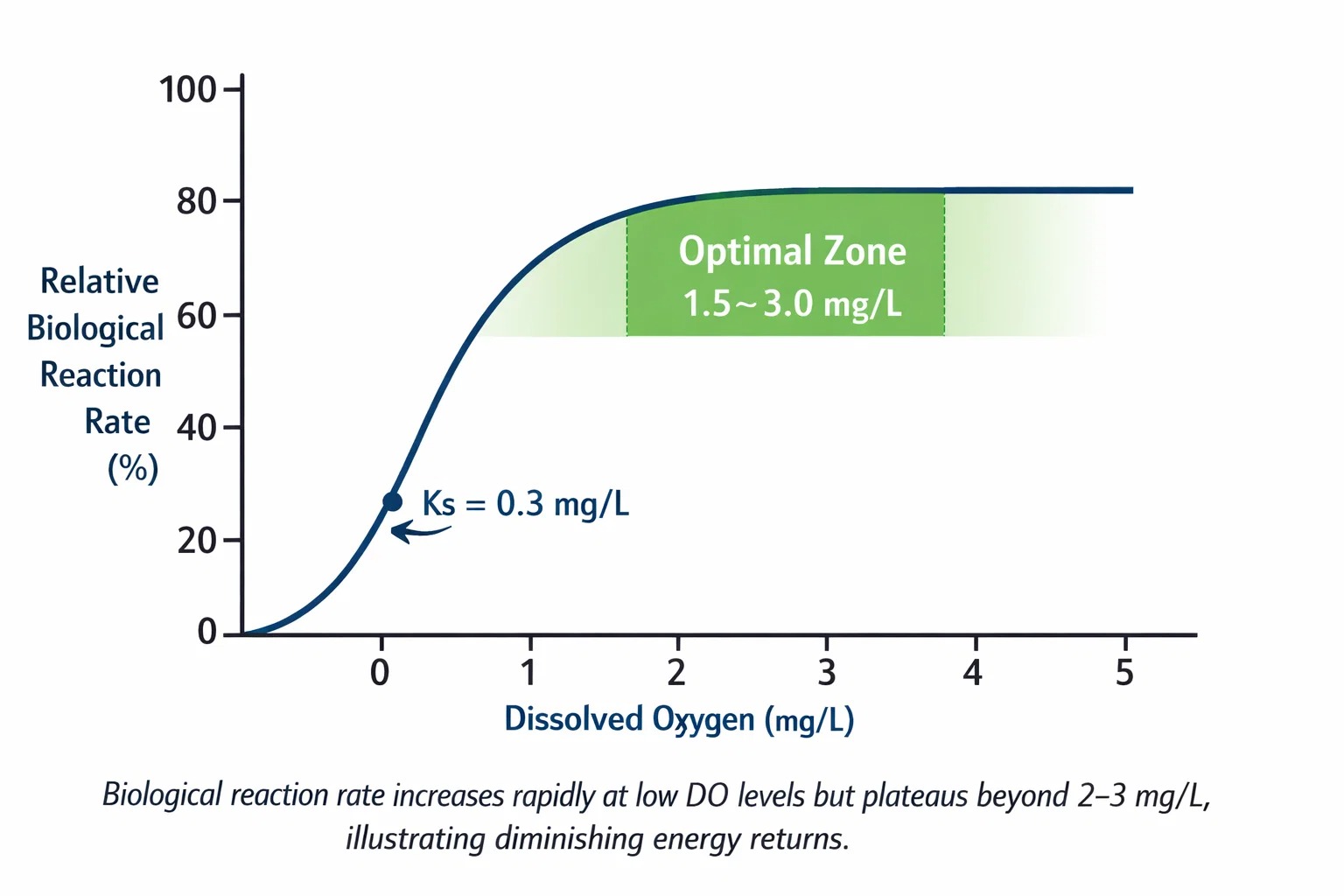

Biologisk tillväxt följer Monod kinetik , som beskriver hur substrat eller syrekoncentration begränsar reaktionshastigheten.
Tillväxthastighet ∝ DO / (Ks DO)
Var:
När DO ökar:
• Under 0,5 mg/L → syre begränsar reaktionshastigheten
• Mellan 1,5–3,0 mg/L → optimalt driftsområde
• Över 3,0 mg/L → minimal prestandavinst men högre energikostnad
Detta förklarar varför de flesta reningsverk riktar in sig 1,5–3,0 mg/L DO .
Låg syrehalt skapar mätbara operativa risker:
• DO < 0,5 mg/L → nitrifikationskollaps
• ORP < –100 mV → anaeroba förhållanden
• Sannolikheten för slammassa ökar
• Avloppsvatten NH₄-N spikar
Även 1–2 timmars syrgasavbrott kan destabilisera industrisystem med hög belastning.
Luftning står vanligtvis för:
• 40–60 % av anläggningens totala elförbrukning
• Upp till 70 % i nitrifikationsintensiva system
Exempelscenario:
Anläggningskapacitet: 20 000 m³/dygn
Syrebehov: 2 500 kg/dygn
Förbättrar syreöverföringseffektiviteten från 2,0 till 3,5 kg O₂/kWh
→ Årlig besparing: 200 000 kWh
Små effektivitetsvinster skalas till betydande långsiktiga OPEX-minskningar.
Luftning är inte bara att "tillföra luft".
Det är en balans mellan:
• Syrebehov
• Energiförbrukning
• Blandningskrav
• Slamegenskaper
Korrekt luftningsdesign säkerställer behandlingsstabilitet och livscykelkostnadsoptimering.
Luftningstekniker klassificeras efter hur syre överförs till vatten: diffusa luftsystem, mekanisk luftning och jetluftning.
Varje teknik skiljer sig i syreöverföringseffektivitet, djuplämplighet, kapitalkostnad och energiprestanda.
Att välja fel typ kan öka livscykelkostnaden med 20–40 %.
Diffus luftning använder fläktar och nedsänkta diffusorer för att släppa ut luft som bubblor.
Det är den dominerande tekniken i moderna kommunala anläggningar.
Luft tvingas genom membran eller keramiska diffusorer. Mindre bubblor skapar större yta och längre kontakttid.
• Fin bubbeldiameter: 1–3 mm
• Grov bubbeldiameter: 4–10 mm
• Optimalt tankdjup: 4–8 m
• SOTE (fin bubbla): 25–35 %
• Energieffektivitet: upp till 6,5 kg O₂/kWh
Fina bubbelsystem ger 2–3× högre syreeffektivitet än grova bubbelsystem.
• Kommunalt aktivt slam
• Industriella biologiska reaktorer
• Djupluftningstankar
• Energioptimerade anläggningar
Mekaniska luftare överför syre genom att röra om vattenytan.
De förlitar sig på turbulens istället för fin bubbeldiffusion.
En impeller eller rotor kastar vatten i luften, vilket ökar luft-vattenkontakten.
• Syreeffektivitet: 1,5–3,0 kg O₂/kWh
• Effektivt djup: 2–4 m
• Blandningsstyrka: hög
• Installation: enkel
• Oxidationsdiken
• Laguner
• Ombyggnadsprojekt
• Anläggningar som prioriterar enkelhet framför effektivitet
Mekaniska system är vanligtvis mindre energieffektiva än fina bubbelsystem men lättare att underhålla.
Jetluftning använder höghastighetsvätskestrålar för att fånga in luft och blanda den i vatten.
En pump skapar undertryck och drar in luft i vattenströmmen genom ett venturimunstycke.
• Djupkapacitet: upp till 10 m
• Syreeffektivitet: 2,0–4,0 kg O₂/kWh
• Utmärkt blandning
• Lämplig för högbelastat avloppsvatten
• Industriellt avloppsvatten
• Applikationer med hög soliditet
• Utjämningstankar
• Djupa reaktorer
Jetsystem balanserar blandningskraft och syreeffektivitet.
| Teknik | Syreeffektivitet (kg O₂/kWh) | Typiskt djup | Energi Rank | Blandning Strength | CAPEX-nivå |
|---|---|---|---|---|---|
| Fin bubbelspridare | 2,5–6,5 | 4–8 m | Hög | Måttlig | Medium |
| Grov bubbla | 1,2–2,5 | 3–6 m | Låg | Hög | Låg |
| Mekanisk yta | 1,5–3,0 | 2–4 m | Medium | Mycket hög | Medium |
| Jetluftning | 2,0–4,0 | 4–10 m | Medium–Hög | Hög | Medium–Hög |
Fina bubbelsystem dominerar i energikänsliga växter.
Mekaniska system dominerar i enkelhetsdrivna installationer.
Jetsystem dominerar i blandningsintensiva industrimiljöer.
Urvalet beror på:
• Erforderlig syreöverföringshastighet (kg O₂/timme)
• Tankgeometri och djup
• MLSS-koncentration
• Energikostnad per kWh
• Tillgänglighet för underhåll
Tumregel:
Om energioptimering är prioritet → Fina bubbelspridare.
Om blandningsstyrka är prioriterad → Mekaniska eller jetsystem.
Om tankdjup > 6 m → Diffuserade eller jetsystem föredras.
Nihaowater fokuserar främst på konstruerade diffusorbaserade luftningssystem , optimerad för:
• Jämn luftfördelning
• Hög SOTE-prestanda
• Industriellt hållbara material
• Anpassad design för luftflödeslayout
Tyngdpunkten är inte bara diffusortillförsel, utan optimering av syreeffektivitet på systemnivå.
Luftningssystemets design styrs av kvantifierbara parametrar som säkerställer tillräcklig syreöverföring, optimal blandning och energieffektivitet.
Dålig design ökar OPEX med 20–40 % och kan äventyra behandlingsprestanda.
Definition: OTR är massan av syre som överförs till vatten per tidsenhet (kg O₂/h).
Formel (förenklad):
OTR = Q_air × C_sat × α × β
Var:
Typiskt designmål:
Definition: Den fraktion av syre som faktiskt överförs till vatten under standardförhållanden (rent vatten, 20°C).
| Diffusor typ | SOTE (%) |
|---|---|
| Fina bubblan | 25–35 |
| Grov bubbla | 8–15 |
| Mekanisk yta | 10–20 |
| Jetluftning | 15–25 |
SOTE används med OTR för att beräkna fläktkapacitet och energiförbrukning .
Definition: Tillförd luftvolym per tidsenhet (Nm³/h).
Designöverväganden:
Tumregel:
Visualiserbar parameter: Bubblans stigningsväg kontra upplöst syreeffektivitet.
| Teknik | Typisk effektivitet |
|---|---|
| Fin bubbelspridare | 2,5–6,5 |
| Grov bubbla | 1,2–2,5 |
| Mekanisk yta | 1,5–3,0 |
| Jetluftning | 2,0–4,0 |
Optimering:
Nyckel takeaway: Blåsarnas storlek är direkt kopplad till syrebehov, tankgeometri och diffusorprestanda.
Slutsats: Ett väldesignat luftningssystem integrerar alla dessa parametrar för att uppnå stabil behandling, enhetlig DO och minimal energiförbrukning.
Luftningsteknik är avgörande för kommunal och industriell rening av avloppsvatten, vattenbruk och processvattenhantering.
Det ger syre för biologisk behandling, förhindrar anaeroba zoner och säkerställer processstabilitet över olika applikationer.
Exempel på fall:
Medelstor kommunal anläggning, 20 000 m³/dygn
| Industri | Typiskt avloppsvatten | Luftningsteknik | Syrebehov (kg O₂/dag) | MLSS (mg/L) |
|---|---|---|---|---|
| Mat & dryck | Hög BOD, low solids | Fin bubbla / Jet | 2 000–10 000 | 3 000–4 000 |
| Textil | Färg, COD-tung | Fin bubbla / Jet | 1 500–8 000 | 2 500–3 500 |
| Läkemedel | Hög COD/NH₄⁺ | Jet / Fin bubbla | 1 000–5 000 | 3 000–4 500 |
| Massa & papper | Hög solids & BOD | Jet / Mekanisk | 5 000–20 000 | 4 000–5 000 |
Observation:
Luftningssystem är energikrävande och tekniskt kritiska. Vanliga driftsproblem kan minska effektiviteten i syreöverföringen, öka energikostnaderna och äventyra avloppskvaliteten.
Att identifiera och korrigera dessa problem är avgörande för stabil biologisk behandling.
| Problem | Indikatorer / trösklar | Trolig orsak | Rekommenderad lösning |
|---|---|---|---|
| Låg Dissolved Oxygen | DO < 1,0 mg/L i luftningstank | Diffusor igensättning, fläkt underpresterande, ojämnt luftflöde | Rengör diffusorer, kontrollera fläkteffekten, balansera om luftfördelningen |
| Diffusor nedsmutsning | Tryckfall >10–15 % eller synlig blockering | Biofilm, fjällning, skräp | Regelbunden backspolning, kemisk rengöring, installera silar |
| Ojämn blandning | MLSS-gradient >10–15 % över tanken | Dålig diffusorlayout, ytlig tank, lågt luftflöde | Justera diffusorns layout, öka luftflödet, överväg mekaniska blandare |
| Överdriven energianvändning | kWh/kg O₂ > designmål | Överluftning, hög fläkthastighet, ineffektiv diffusor | Optimera luftflödet, installera VFD-kontroll, uppgradera diffusorer |
| Nitrifikationsfel | NH4+-N > 2 mg/L utflöde | DO < 1,5 mg/L, kortslutning, hög belastning | Öka DO, optimera blandning, balansera hydraulisk belastning |
| Slambulkning | SVI > 150 ml/g | Filamentös tillväxt, låg DO | Upprätthåll DO ≥ 1,5 mg/L, övervaka näringsbalansen, överväg väljarzoner |
| Buller/vibrationer | >80 dB nära luftningsutrustning | Mekanisk obalans, kavitation | Inspektera roterande delar, underhåll lager, korrekt montering |
| Parameter | Optimalt räckvidd | Anteckningar |
|---|---|---|
| DO | 1,5–3,0 mg/L | Upprätthåller biologisk aktivitet utan energiavfall |
| MLSS | 2 000–4 500 mg/L | Säkerställer tillräcklig biomassakoncentration |
| SVI (slamvolymindex) | 80–120 ml/g | Förutsäger sättningskvalitet |
| Fläkttryck | Enligt diffusor spec | Förhindrar över-/underluftning |
| Luftflödesfördelning | ±10 % enhetlighet | Kritisk för syretillförsel över hela tanken |
Luftningsteknik är ryggraden i effektiv biologisk rening av avloppsvatten.
Den kontrollerar syretillförsel, blandning och energiförbrukning, vilket direkt påverkar BOD/COD-avlägsnande, nitrifikation och slamstabilitet.
Syreöverföring: Fina bubbelspridare achieve 25–35% SOTE; oxygen demand must match biological load.
DO-kontroll: Bibehåll 1,5–3,0 mg/L för optimal mikrobiell kinetik; under 0,5 mg/L riskerar nitrifikationskollaps.
Energieffektivitet: Luftning står för 40–60 % av anläggningens elektricitet; optimering av OTR och diffusorlayout kan minska förbrukningen med 15–35 %.
Systemval:
Designparametrar: Tankdjup, MLSS, luftflöde, OTR, SOTE, alfafaktor och fläktstyrning är beroende av varandra för prestandaoptimering.
Driftövervakning: DO, MLSS, SVI och luftflödeslikformighet är avgörande för att tidigt upptäcka problem.
